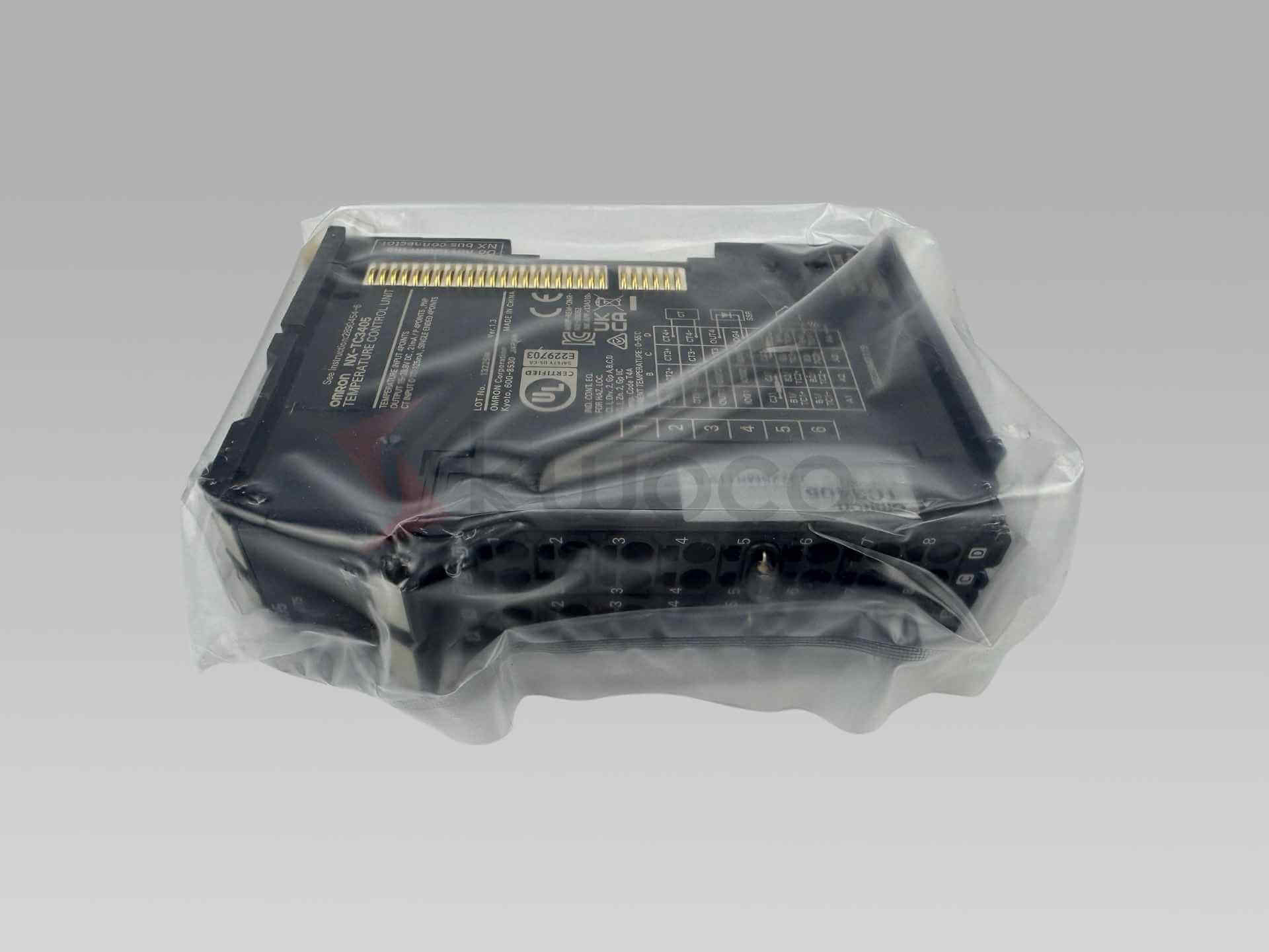

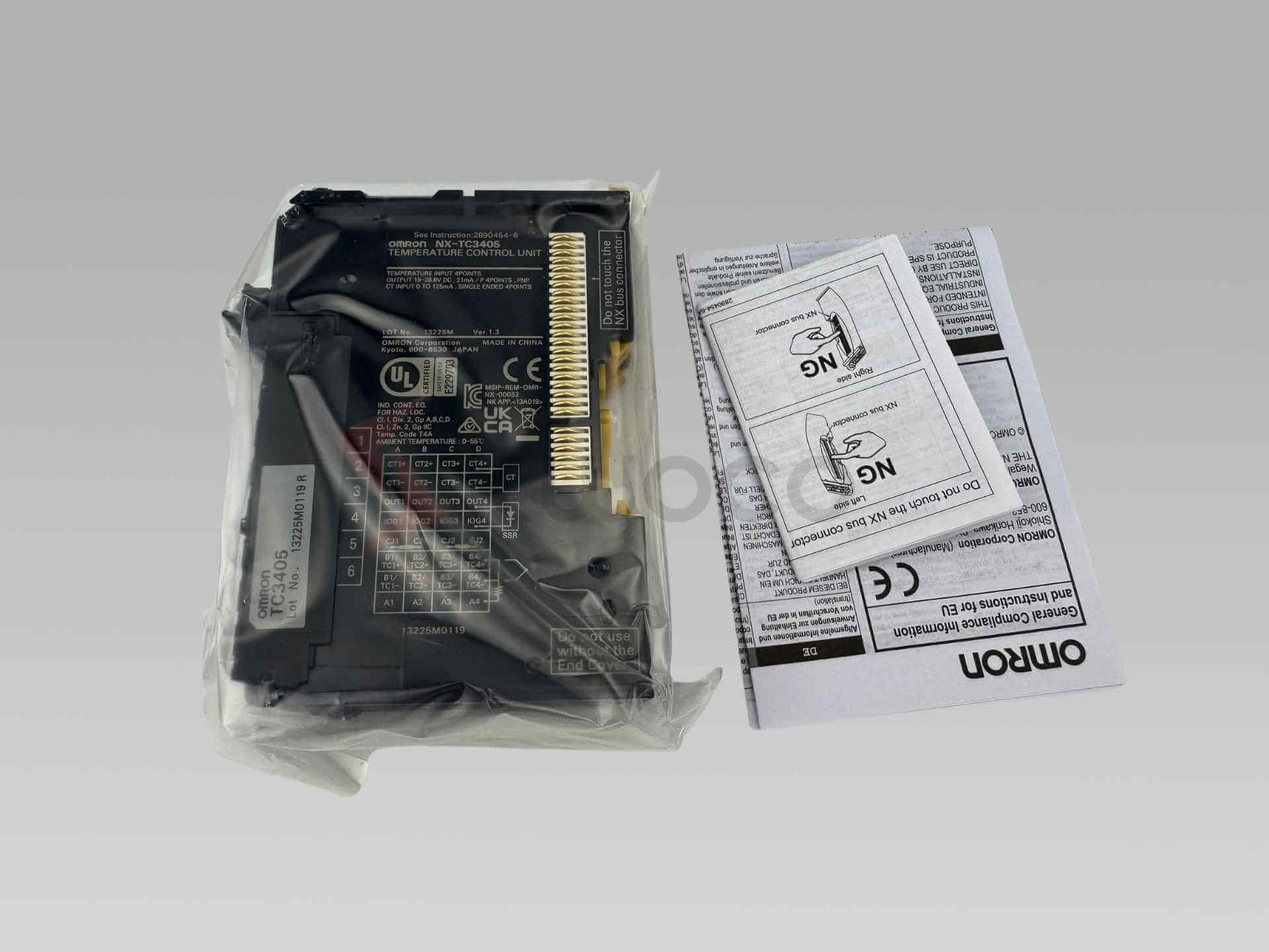

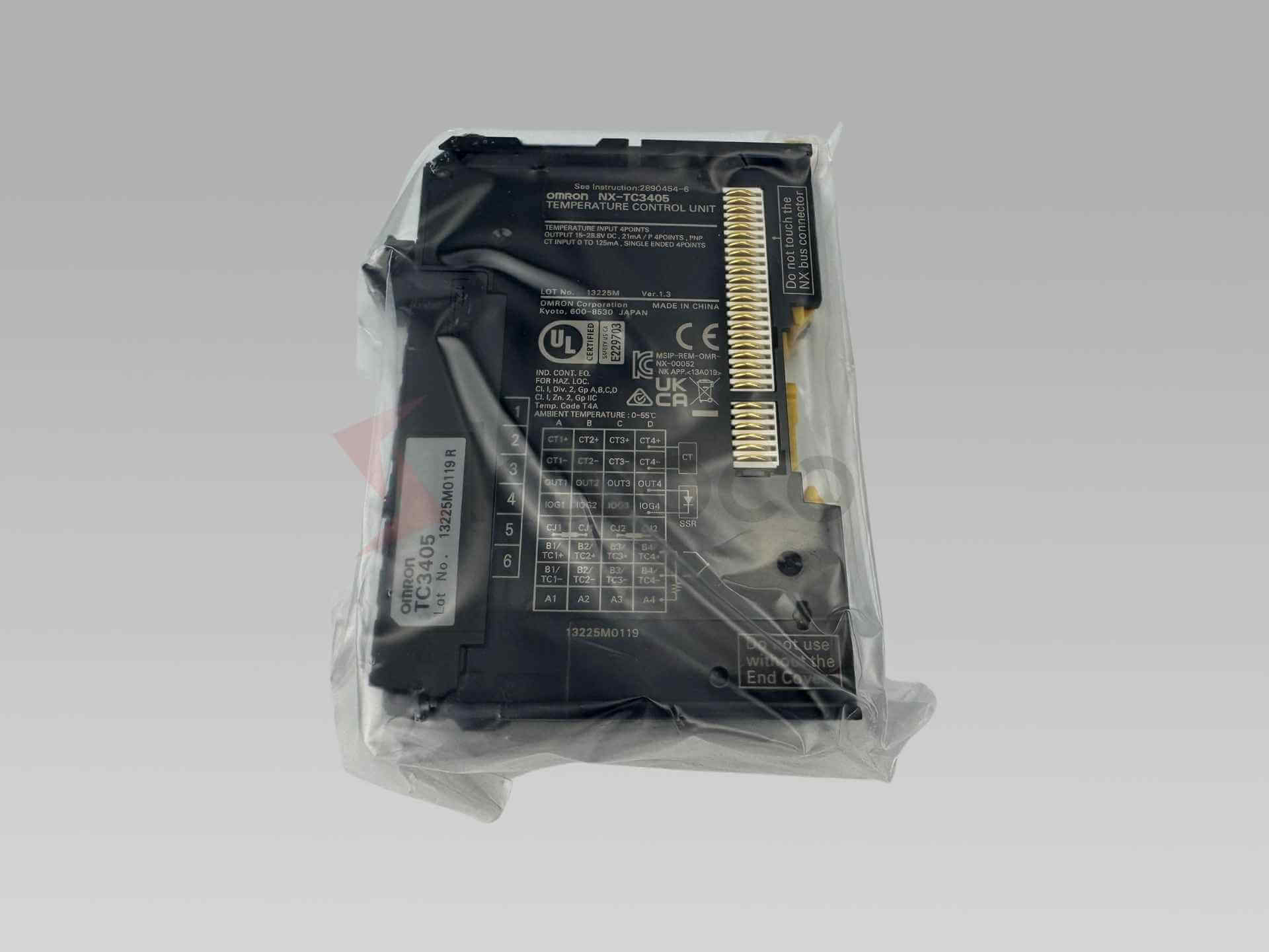

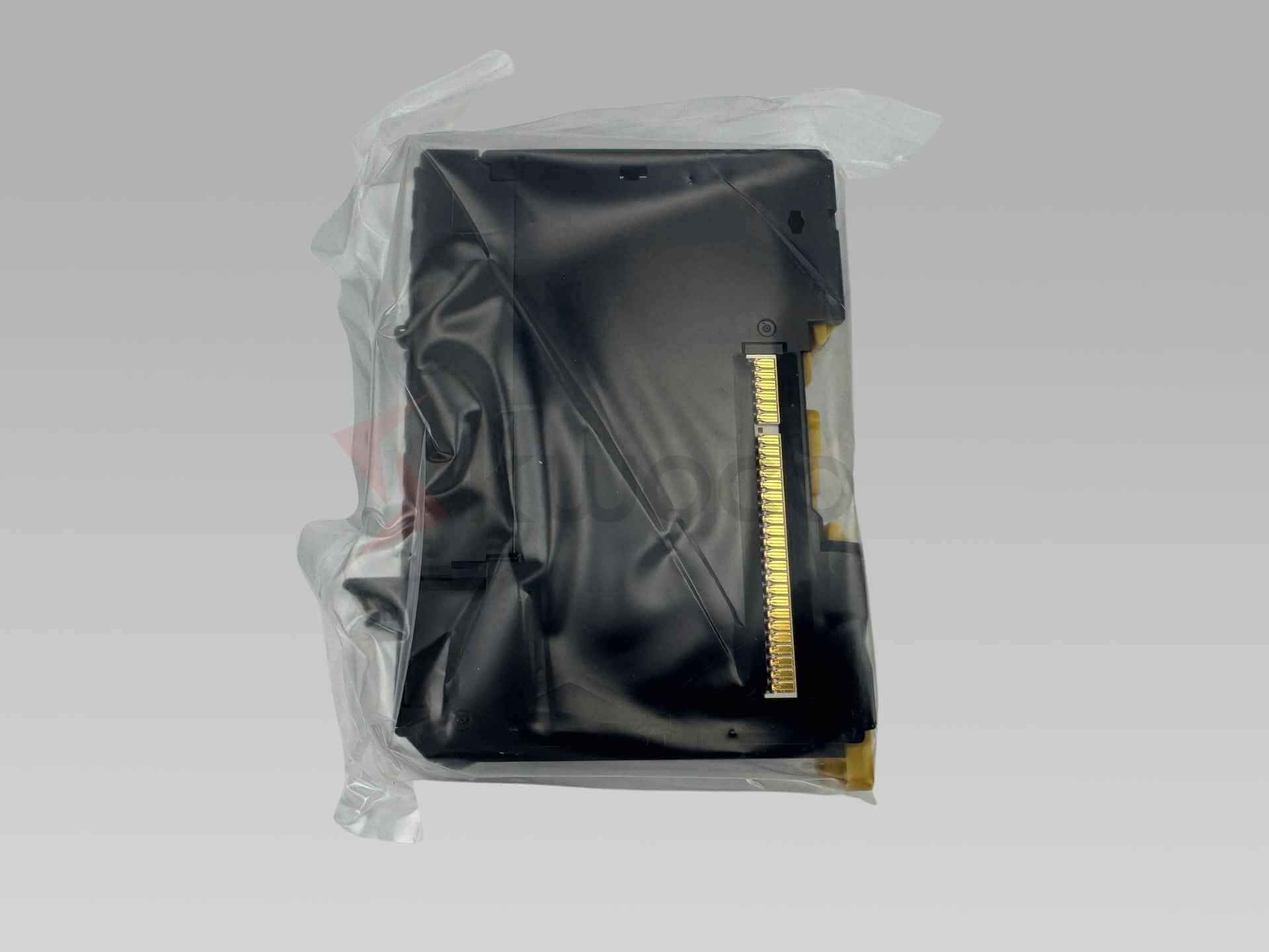

Produktfoto & Versandhinweise
✓ Modell und Menge werden vor dem Versand geprüft.
✓ Fotos der Verpackung und die Sendungsnummer werden nach dem Versand zugesendet.
Omron NX-TC3405 4-Schleifen-SSR-Temperaturregler
Die NX-TC3405 ist eine Standard-Temperaturregelungseinheit mit vier Kanälen, Thermoelement- und Platin-Widerstandsthermometer-Eingängen, PNP-Spannungsausgängen zum Ansteuern von SSRs und CT-Eingängen zur Überwachung des Durchbrennens der Heizung in Omron NX-Systemen.
2 Jahre Produktgarantie
KWOCO liefert ausschließlich neue Originalprodukte. Alle von uns verkauften Produkte haben eine zweijährige Garantie. Garantiebedingungen ansehen →
Nennen Sie uns bitte das Modell und die gewünschte Menge. Wir unterbreiten Ihnen dann ein Angebot mit den Gesamtkosten inklusive Lieferung.
Verfügbarer Lagerbestand
Schnelle Lagerbestandsprüfung und zügiger Versand gängiger Teile für die industrielle Automatisierung.
Weltweiter Versand
Zuverlässige Lieferung in die USA, nach Europa und in andere wichtige Industriemärkte.
Nur Neuware
Wir liefern neue Originalprodukte und überprüfen den Produktzustand vor dem Versand.
Flexible Zahlungsmöglichkeiten
T/T, PayPal und flexible Zahlungsbedingungen können für qualifizierte Kunden besprochen werden.
Beschaffung aus einer Hand
Unterstützung bei der Beschaffung von SPS, HMI, Servos, Wechselrichtern, Sensoren, Kabeln und Ersatzteilen.
Omron NX-TC3405 Grundlegende Spezifikationen
| Produkttyp | Temperaturregelungseinheit |
|---|---|
| Modell | NX-TC3405 |
| Serie | Omron NX-Serie |
| Anzahl der Kanäle | 4 Kanäle |
| Steuerungstyp | Standardsteuerung (Heizen oder Kühlen) |
| Temperatursensoreingänge | Thermoelemente: K, J, T, E, L, U, N, R, S, B, C/W und PL II; Platin-Widerstandsthermometer: Pt100, JPt100 und Pt1000 (Dreileiter) |
| CT-Eingänge | 4 Punkte, 1 pro Kanal; Eingangsspannungsbereich 0 bis 0,125 A |
| Maximaler Heizstrom | 50 A Wechselstrom |
| Steuerausgang | PNP-Spannungsausgang zur Ansteuerung von SSRs, 1 Punkt pro Kanal; Nennstrom 24 VDC, max. 21 mA pro Punkt |
| Kontrollperiode | 0,1, 0,2, 0,5 oder 1 bis 99 s |
| Konvertierungszeit | 50 ms pro Einheit |
| Externe Verbindung | Zwei schraubenlose Klemmenblöcke mit je 16 Klemmen |
| Zustand | Neues Originalprodukt |
| Garantie | 24 Monate Garantie von KWOCO |
Über die Omron NX-TC3405 Temperaturregelungseinheit
Der NX-TC3405 ist ein Vierkanal-Temperaturregler der Omron NX-Serie, der für die Standard-Heiz- und Kühlregelung über SSR-gesteuerte Spannungsausgänge ausgelegt ist. Er wird häufig in Verpackungsmaschinen, Formgebungsanlagen, Prozesssystemen und anderen Mehrzonenanwendungen eingesetzt, in denen eine zentrale Temperaturregelung und Überwachung des Heizzustands erforderlich sind.
Hauptmerkmale
- Vierkreis-Temperaturregelung: Bietet vier Temperatureingänge und vier Steuerausgänge zur Steuerung mehrerer Heiz- oder Kühlzonen.
- Breite Sensorkompatibilität: Unterstützt Thermoelemente vom Typ K, J, T, E, L, U, N, R, S, B, C/W und PL II sowie Dreileiter-Sensoren vom Typ Pt100, JPt100 und Pt1000.
- PNP-SSR-Ansteuerausgänge: Liefert pro Kanal einen 24-VDC-Spannungssteuerausgang mit einer Nennstromstärke von bis zu 21 mA pro Punkt.
- Integrierte Heizungsüberwachung: Beinhaltet einen CT-Eingang pro Kanal zur Erkennung von Heizungsausfällen mit kompatiblen Stromwandlern der Serie E54.
- Heizleistungsmessung bei 50 A: Unterstützt die Überwachung von Heizströmen bis zu 50 A AC mit einer CT-Messauflösung von 0,1 A.
- 50 ms Konvertierungszeit: Verarbeitet alle vier Temperaturregelungskanäle innerhalb von 50 ms pro Einheit.
- Flexible Paneelinstallation: Verwendet ein kompaktes, 24 mm breites Gehäuse mit zwei abnehmbaren, schraubenlosen 16-poligen Klemmblöcken.
