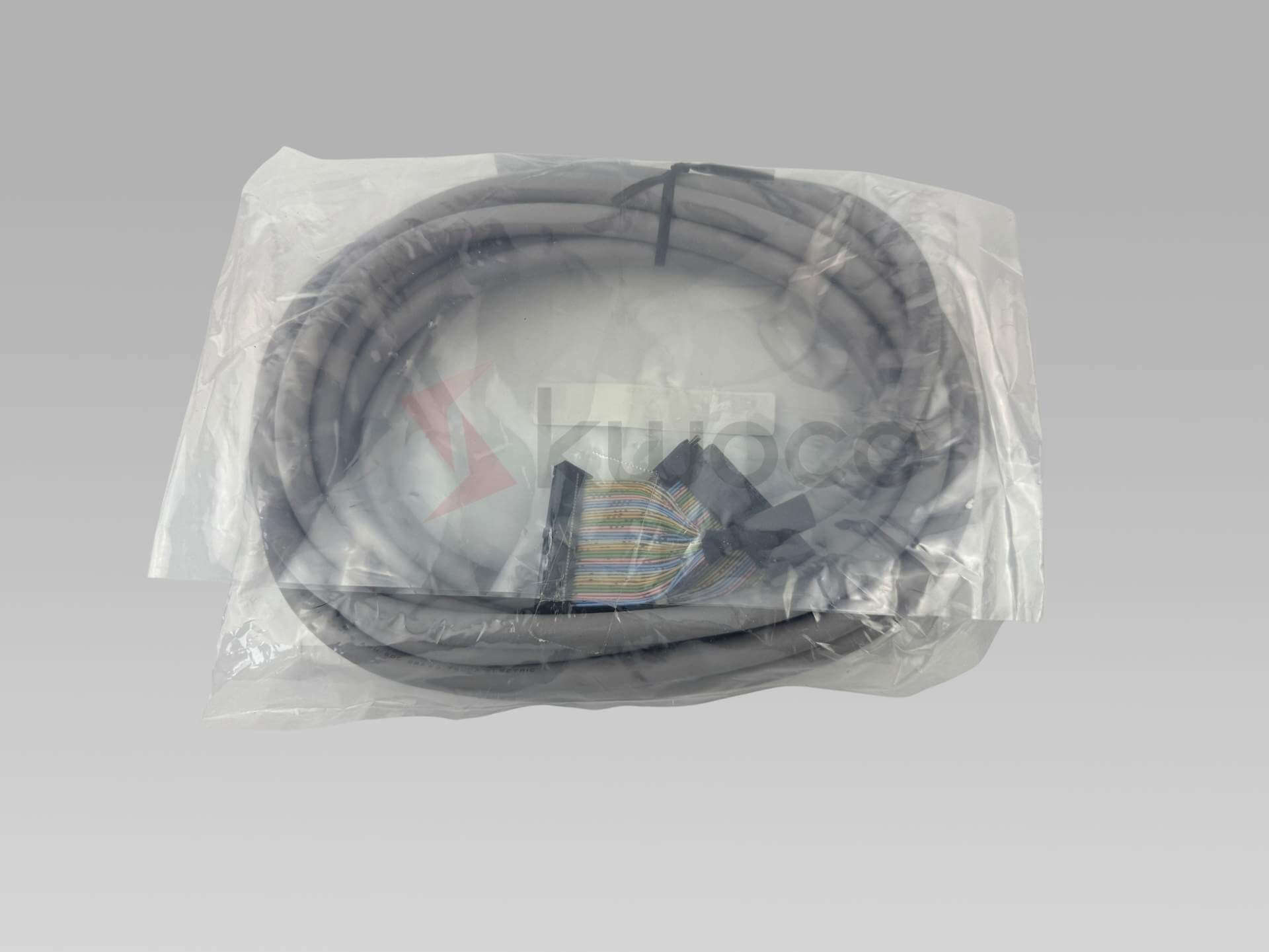

Cable de conexión blindado Omron XW2Z-500B (5,0 m)
El Omron XW2Z-500B es un cable de conexión blindado preensamblado diseñado para unidades de conversión de bloque de terminales con conector. Cuenta con una longitud de cable de 5,0 metros, cableado estándar (recto) y conectores duales, incluyendo un conector Fujitsu de 40 pines y un conector MIL de 40 pines. Este cable de la serie XW2Z admite 32 y 64 puntos de E/S, funciona con una corriente nominal de 1 A y una tensión nominal de 125 VCA o 30 VCC, y garantiza un rendimiento industrial robusto con un diámetro de cubierta exterior de 10,4 mm, un radio de curvatura mínimo de R84 mm y un amplio rango de temperatura ambiente de funcionamiento de -20 a +75 °C.
* Envíanos tu consulta y recibe ayuda directa de nuestro equipo.
Tabla de especificaciones técnicas
El Omron XW2Z-500B es un cable de conexión blindado de alta calidad diseñado para conectar sin problemas las unidades de E/S de PLC con las unidades de conversión de bloque de terminales (serie XW2). Con una generosa longitud de 5,0 metros, este cable preensamblado facilita conexiones rápidas y sencillas entre paneles de control y maquinaria automatizada.
Diseñado con cableado recto estándar y conectores Fujitsu y MIL de 40 pines estándar de la industria, minimiza los errores de cableado, reduce el tiempo de instalación y proporciona una excelente inmunidad al ruido para una transmisión de señal estable en entornos industriales adversos.
| Artículo | Descripción |
|---|---|
| Marca | Omrón |
| Número de pieza | XW2Z-500B |
| Serie de productos | XW2Z |
| Categoría de producto | Cable de conexión (E/S del PLC a unidades de interfaz) |
| Tipo de cableado | Cableado normal (recto) |
| Longitud del cable | 5,0 m (16,4 pies) |
| Conector lado 1 | Conector Fujitsu de 40 pines |
| Conector lado 2 | Conector MIL de 40 pines |
| Diámetro exterior de la vaina | 10,4 mm |
| Radio de curvatura mínimo | R84 mm |
| Blindado | Sí |
| Corriente nominal | 1 A |
| Voltaje nominal | 125 V CA / 30 V CC |
| Resistencia de contacto | 20 mΩ máx. (a 20 mV, 100 mA máx.) |
| Resistencia de aislamiento | 100 MΩ mín. (a 500 V CC) |
| Temperatura ambiente de funcionamiento | De -20 a +75 °C (sin condensación ni formación de hielo) |
| Material de la carcasa | Resina de poliéster |
Características principales
- Diseño preensamblado: Elimina el pelado y el engaste manual, lo que reduce significativamente el tiempo de cableado y los posibles errores humanos durante la instalación.
- Longitud óptima: Con 5,0 metros (16,4 pies), proporciona una distancia suficiente para el enrutamiento entre PLC y bloques de terminales remotos en gabinetes grandes.
- Construcción blindada: Mejora la integridad de la señal al proteger contra las interferencias electromagnéticas (EMI) en entornos industriales con ruido eléctrico.
- Conectores estandarizados: Incorpora un conector Fujitsu de 40 pines y un conector MIL de 40 pines para una compatibilidad directa con las unidades de E/S de Omron y los bloques de terminales XW2.
- Aislamiento de alta calidad: Funciona de forma segura a temperaturas ambiente que oscilan entre -20 °C y +75 °C, lo que garantiza su durabilidad en condiciones de fabricación extremas.
- Cableado normal (recto): Configuración estándar de pines 1 a 1 para una fácil integración con sistemas de E/S de 32 y 64 puntos.
- 100% Omron original: Producto nuevo y original garantizado, que cumple con las especificaciones eléctricas exactas (1A, 125 VCA/30 VCC) exigidas por las normas de automatización.
Aplicaciones
El cable blindado Omron XW2Z-500B está diseñado para sistemas de control industrial exigentes que requieren conexiones rápidas, fiables y sin ruido entre controladores lógicos programables (PLC) y dispositivos terminales periféricos.
- Sistemas de automatización de fábricas: Conexión de bastidores PLC principales a bloques de terminales de E/S distribuidos en grandes plantas de fabricación.
- Cableado del panel de control: Simplificación del cableado interno del panel mediante la sustitución de las conexiones de cables individuales por un único enlace preensamblado de 40 pines.
- Robótica y control de movimiento: Transmisión de señales de E/S multipunto precisas entre controladores robóticos y módulos externos de seguridad o enrutamiento sin interferencias electromagnéticas.
- Maquinaria de envasado: Permite la desconexión y el mantenimiento rápidos de sensores, relés y actuadores conectados mediante unidades de conversión de 32/64 puntos.
- Fabricación de semiconductores: Proporcionar una transmisión de señal limpia y blindada en equipos de producción electrónica de alta sensibilidad.
- Líneas de montaje de automóviles: Garantizar una conectividad robusta que resista el funcionamiento continuo en entornos de montaje con altas vibraciones y ruido eléctrico.
Preguntas frecuentes
Sí, solo suministramos productos Omron 100% nuevos y originales. Bajo ninguna circunstancia vendemos cables reacondicionados o usados.
El Omron XW2Z-500B tiene una longitud total de cable de 5,0 metros (aproximadamente 16,4 pies).
El XW2Z-500B utiliza cableado estándar (directo). Si su aplicación específica requiere cableado inverso, deberá adquirir un modelo diferente, como el XW2Z-500B-R1.
Sí, es un cable de conexión blindado. El blindaje ayuda a proteger las señales de entrada/salida de las interferencias electromagnéticas (EMI) en entornos industriales adversos.
