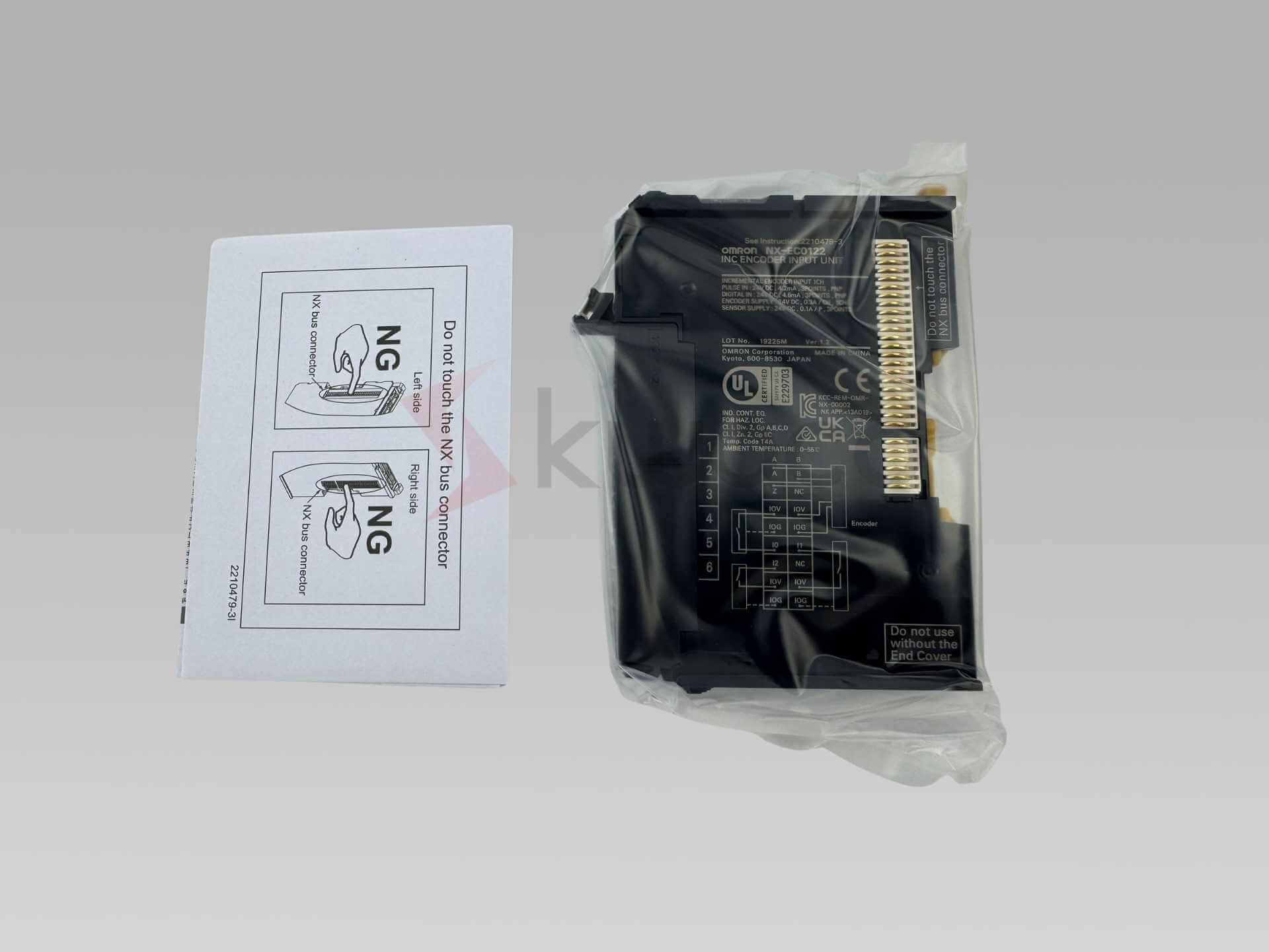

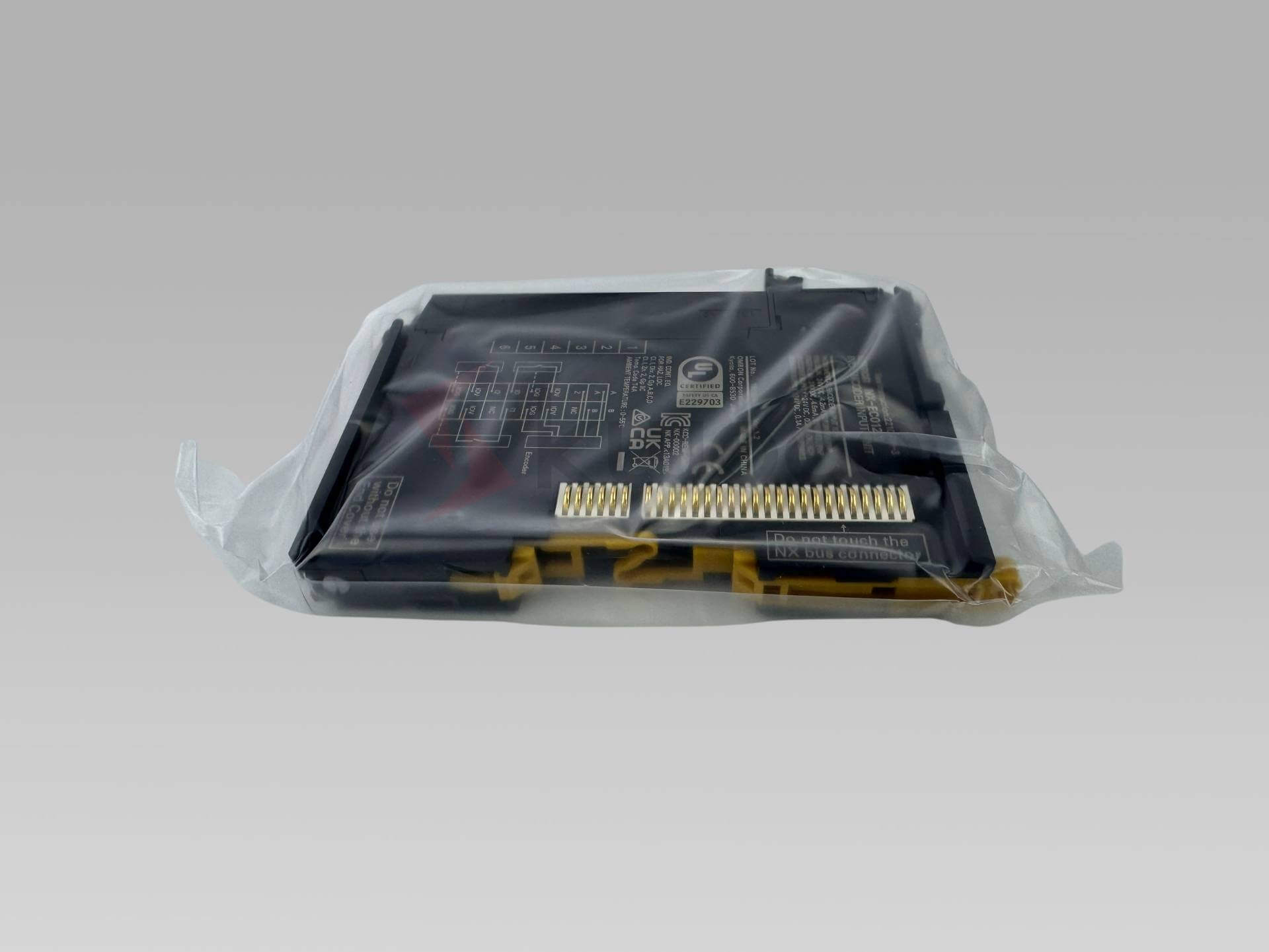

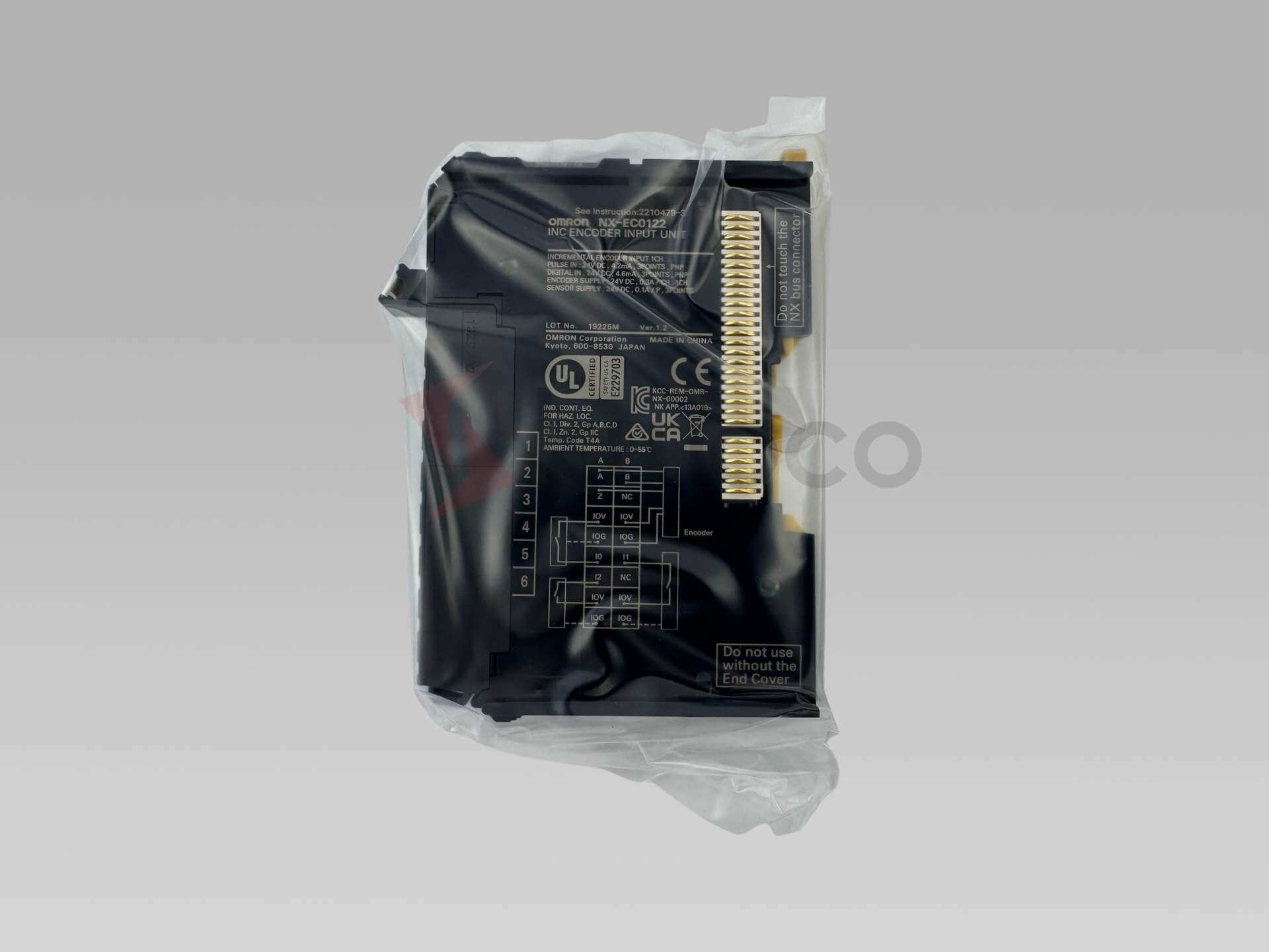

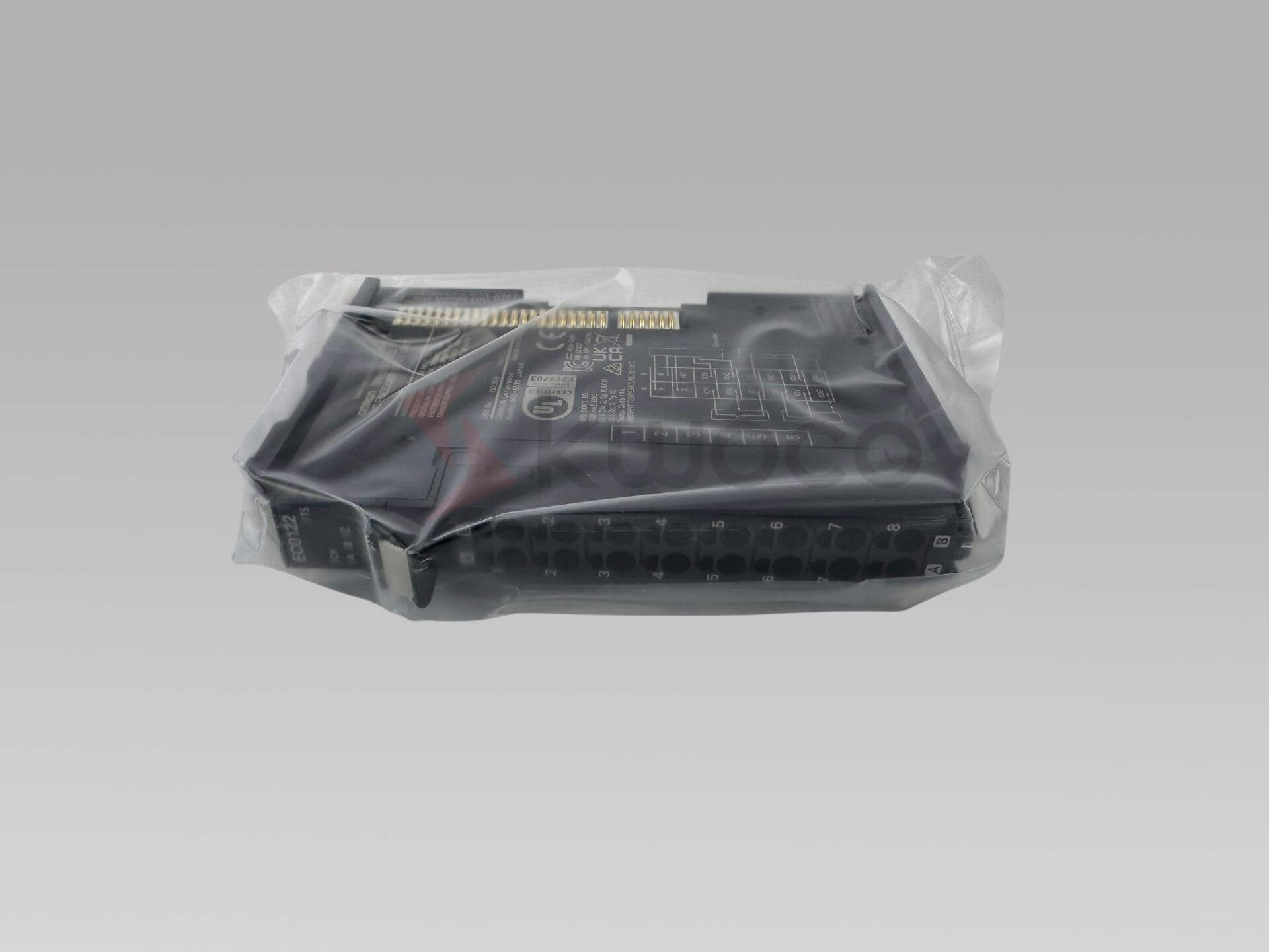

Unité d'entrée d'encodeur incrémental Omron NX-EC0122
Unité d'entrée d'encodeur incrémental à 1 canal, de type PNP, avec une fréquence d'entrée maximale de 500 kHz (phases A/B) / 125 kHz (phase Z). Elle dispose de 3 entrées numériques externes (24 V CC, PNP), prend en charge les modes de rafraîchissement E/S à fonctionnement libre, synchrone ou par période de tâche, et se connecte via un connecteur à 16 broches sans vis.
* Envoyez-nous votre demande et obtenez une aide directe de notre équipe.
Tableau des spécifications techniques
L'Omron NX-EC0122 est une unité d'entrée d'encodeur incrémental haute performance appartenant à la gamme polyvalente Omron NX. Conçu pour servir d'interface de position précise, ce module est capable de gérer des signaux d'encodeur PNP haute vitesse jusqu'à 500 kHz. Il convertit les mouvements mécaniques en données numériques précises, ce qui en fait un composant essentiel pour l'automatisation avancée des machines et les systèmes de contrôle de mouvement de précision.
| Article | Description |
|---|---|
| Fabricant | Omron |
| Numéro de modèle | NX-EC0122 |
| Série de produits | Unités d'interface de position de la série NX |
| Type d'unité | Unité d'entrée d'encodeur incrémental |
| Nombre de canaux | 1 canal |
| Type de signal d'entrée | PNP |
| Fréquence d'entrée maximale de l'encodeur | 500 kHz (Phase A/B), 125 kHz (Phase Z) |
| Entrées externes | 3 points (24 VCC, PNP) |
| Méthode de connexion externe | Bornier enfichable sans vis (16 bornes) |
| Méthode de rafraîchissement des E/S | Priorité à la période d'exécution libre, synchrone ou de tâche |
| Méthode d'alimentation E/S | Fourni par le bus NX |
| Dimensions (L x H x P) | 12 mm x 100 mm x 71 mm |
| Poids | 70 g max. |
| Degré de protection | IP20 |
| Type de montage | Rail DIN |
Caractéristiques principales
- 100% Tout neuf et original : Produit Omron authentique garanti, éliminant totalement les risques liés aux composants remis à neuf ou d'occasion.
- Traitement à haute vitesse : Prend en charge des fréquences d'entrée d'encodeur maximales allant jusqu'à 500 kHz pour un positionnement précis et réactif de la machine.
- Conception compacte : Sa largeur ultra-compacte de 12 mm maximise l'espace disponible sur le rail DIN à l'intérieur des panneaux de commande industriels complexes.
- Câblage sans effort : Il est doté d'un connecteur à insertion sans vis à 16 bornes, réduisant le temps de câblage et empêchant le desserrage des bornes causé par les vibrations.
- Synchronisation flexible : Offre des méthodes d'actualisation d'E/S prioritaires en mode libre, synchrone et par période de tâche pour une intégration système hautement adaptable.
- Intégration simplifiée : Entièrement compatible avec les processeurs et les unités de couplage de communication de la série Omron NX pour une extension de réseau simplifiée.
Applications
Applications typiques de l'Omron NX-EC0122 : L'Omron NX-EC0122 est un module d'interface critique utilisé pour convertir les mouvements mécaniques en données numériques précises destinées aux automates programmables. Grâce à sa vitesse de traitement élevée et à son entrée PNP fiable, il est largement utilisé dans divers environnements industriels exigeants où un positionnement précis est indispensable.
- Usinage CNC et travail des métaux : Suivi précis du positionnement des outils et des pièces.
- Machines d'emballage : Synchronisation des convoyeurs et des bras robotisés pour les lignes d'emballage automatisées à grande vitesse.
- Systèmes de manutention : Surveillance de la vitesse et de la position des véhicules à guidage automatique (AGV) et des convoyeurs de tri.
- Fabrication de semi-conducteurs : Garantir une précision au niveau micrométrique dans la manipulation des plaquettes et les équipements d'assemblage automatisés.
- Fabrication textile : Contrôle de la tension et des vitesses d'alimentation dans les machines de traitement continu des tissus.
- Presses à imprimer : Coordination précise du mouvement des rouleaux d'impression pour garantir un repérage de haute qualité.
Pourquoi choisir Kwoco ?
- 100% Tout neuf et original : Nous ne vendons jamais de composants remis à neuf, d'occasion ou contrefaits. Vous recevez systématiquement des produits d'automatisation neufs, sortis directement d'usine.
- En stock : Nous disposons d'un stock important de modules de la série Omron NX, ce qui nous permet de vous garantir que votre NX-EC0122 est en stock et prêt à être expédié.
- Livraison internationale rapide : En partenariat avec des prestataires logistiques de premier plan, nous assurons des livraisons rapides aux États-Unis, en Allemagne, en Italie, en France, aux Pays-Bas, en Espagne et dans d'autres pays.
- Temps de réponse rapides : Notre équipe commerciale B2B dédiée vous fournit des devis rapides et précis, vous permettant ainsi de respecter votre calendrier d'approvisionnement.
- Approvisionnement centralisé : Outre le NX-EC0122, nous fournissons des modèles connexes (NX-EC0112, NX-EC0132), des automates programmables, des IHM et des servomoteurs de grandes marques comme Mitsubishi, Schneider et Pro-face.
- Fiabilité éprouvée : Reconnue par les responsables des achats et les ingénieurs du monde entier pour sa communication transparente, son contrôle qualité rigoureux et son service B2B fiable.
Questions fréquemment posées
Oui, absolument. Nous ne vendons que des produits Omron 100% neufs et authentiques. Nous ne vendons en aucun cas de produits reconditionnés, d'occasion ou contrefaits.
Oui, nous avons le modèle Omron NX-EC0122 en stock. Cela nous permet de traiter votre commande rapidement et d'éviter les longs délais de fabrication.
Le NX-EC0122 est une unité d'entrée d'encodeur incrémental à 1 canal (PNP) utilisée comme interface de position. Il lit les signaux haute vitesse des encodeurs pour le suivi du positionnement dans les machines CNC, d'emballage et de manutention.
Le NX-EC0122 se connecte facilement aux coupleurs Omron EtherCAT et EtherNet/IP. Vous pouvez consulter la section “ Caractéristiques techniques ” sur cette page ou nous transmettre les spécifications de votre système pour vérification.
