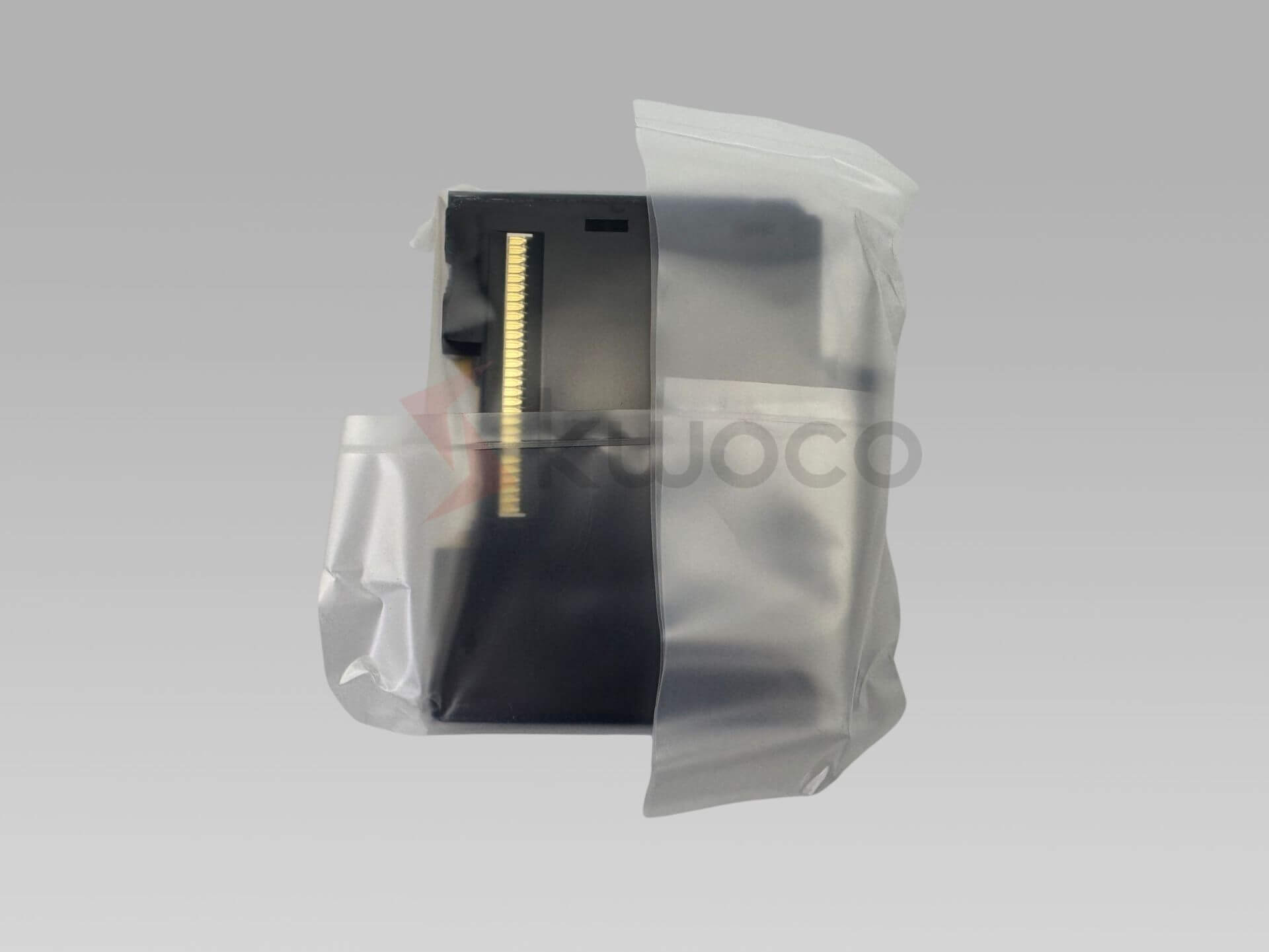

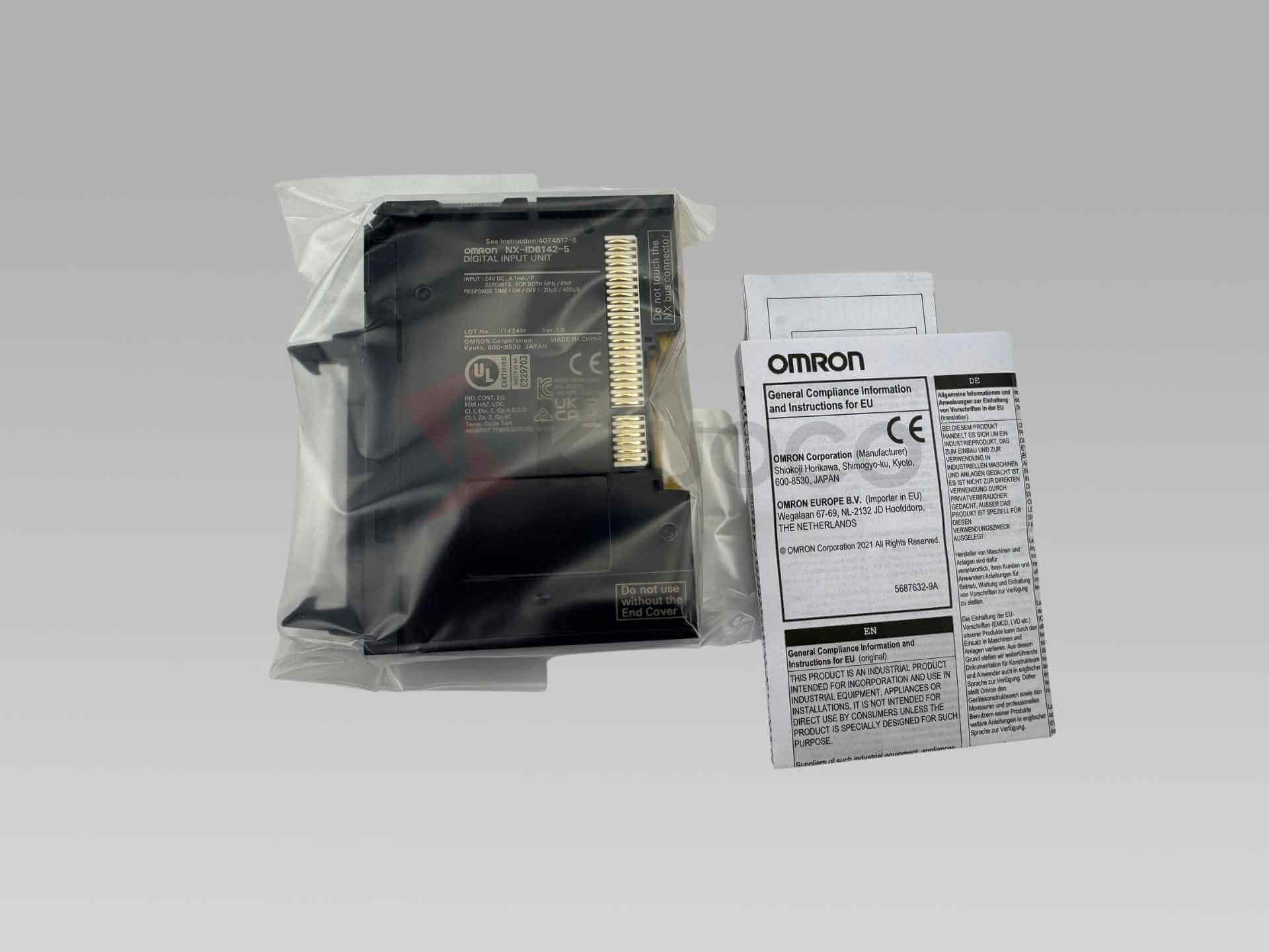

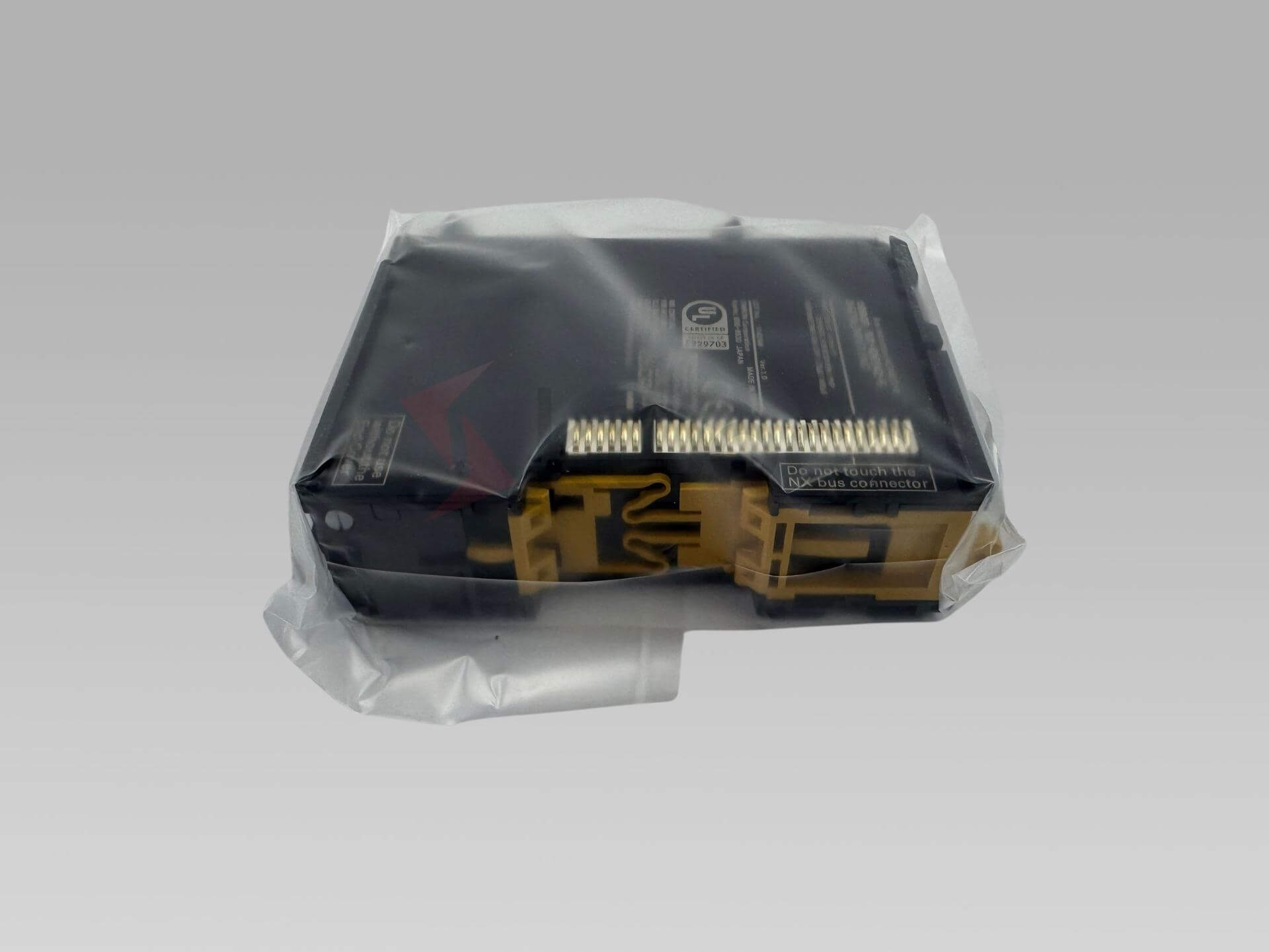

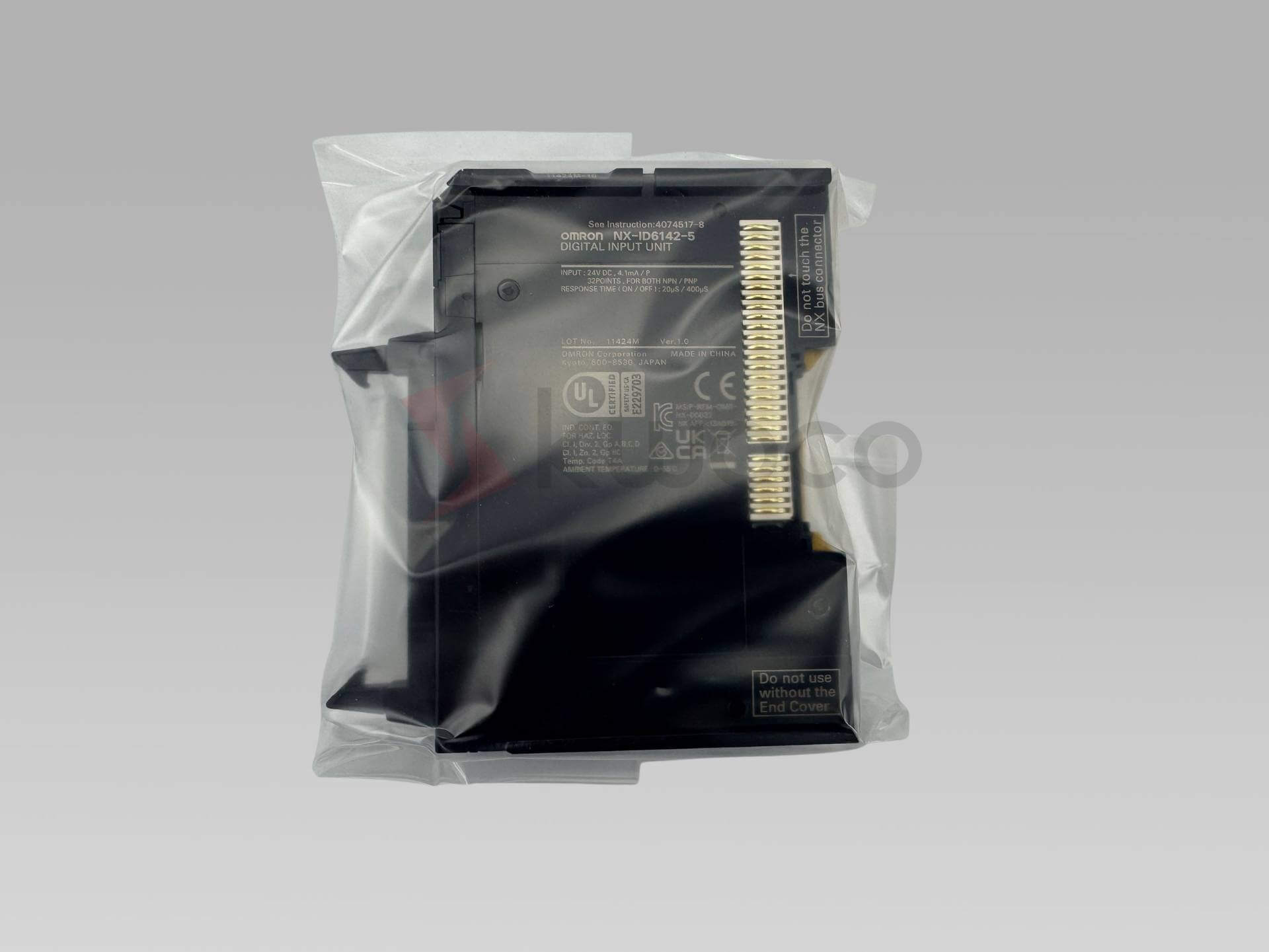

Omron NX-ID6142-5 DC Digitaleingangseinheit
Omron NX-ID6142-5 ist eine digitale DC-Eingangseinheit der NX-Serie mit 32 Eingängen, die sowohl für NPN- als auch für PNP-Transistoren geeignet ist und mit einer Nenneingangsspannung von 24 VDC (19 bis 28,8 VDC) betrieben wird. Sie verfügt über einen 40-poligen MIL-Stecker für die externe Verdrahtung und unterstützt sowohl die synchrone I/O-Aktualisierung als auch die Freilauf-Aktualisierung.
Senden Sie uns Ihre Anfrage und erhalten Sie direkte Hilfe von unserem Team.
Tabelle der technischen Spezifikationen
Das Omron NX-ID6142-5 ist eine leistungsstarke digitale DC-Eingabeeinheit des modularen NX-E/A-Systems. Dieses 32-Punkt-Modul wurde sowohl für die synchrone Hochgeschwindigkeitssteuerung als auch für allgemeine Anwendungen entwickelt und schließt die Lücke zwischen Feldsensoren und zentralen Maschinensteuerungen. Durch die Anbindung an EtherCAT-Koppler über den Hochgeschwindigkeits-NX-Bus ermöglicht das NX-ID6142-5 eine digitale Datenerfassung im Mikrosekundenbereich und ist somit eine Schlüsselkomponente für Sequenz-, Bewegungs- und Sicherheitssteuerungsarchitekturen der Omron Sysmac-Automatisierungsplattform.
| Artikel | Beschreibung |
|---|---|
| Marke | Omron |
| Teilenummer | NX-ID6142-5 |
| Produktserie | NX-Serie E/A-System |
| Einheitentyp | DC-Digitaleingangseinheit |
| Anzahl der Eingänge | 32 Punkte |
| Interne E/A-Sammelleitung | Für beide NPN- und PNP-Typen |
| Nenneingangsspannung | 24 VDC (19 bis 28,8 VDC) |
| Externer Anschluss | MIL-Steckverbinder (40 Anschlüsse) |
| E/A-Aktualisierungsmethode | Umschalten zwischen synchroner E/A-Aktualisierung und Free-Run-Aktualisierung |
| Ein-/Ausschalt-Reaktionszeit | 20 µs max. / 400 µs max. |
| Eingangsstrom | 4,1 mA typisch (24 VDC) |
| Montageart | DIN-Schienenmontage |
| Schutzart | IP20 |
| Abmessungen (B x H x T) | 30 mm x 100 mm x 71 mm |
| Gewicht | 65 g max. |
Hauptmerkmale
- 32-Punkt-Hochdichte-Eingabe: Unterstützt bis zu 32 digitale Eingänge in einem kompakten 30 mm breiten Gehäuse und spart so wertvollen Platz im Schaltschrank.
- Universelle NPN/PNP-Kompatibilität: Die flexible interne I/O-Schnittstelle unterstützt sowohl NPN- als auch PNP-Sensoranschlüsse mit einer Nennspannung von 24 VDC.
- Erweiterte E/A-Aktualisierung: Unterstützt das Umschalten zwischen synchroner E/A-Aktualisierung und Freilauf-Aktualisierung, um den unterschiedlichen Anforderungen des Regelzyklus gerecht zu werden.
- Schnelle Reaktionszeit: Bietet eine schnelle Ein-/Ausschaltzeit von maximal 20 µs und eine Ein-/Ausschaltzeit von maximal 400 µs für Hochgeschwindigkeitsanwendungen.
- Hochgeschwindigkeitsnetzwerkintegration: Kommuniziert nahtlos mit Sysmac-Maschinensteuerungen über EtherCAT-Koppler der NX-Serie.
- Standard-MIL-Schnittstelle: Verwendet einen standardmäßigen 40-poligen MIL-Stecker für eine effiziente, sichere und übersichtliche externe Verkabelung (Stecker nicht im Lieferumfang enthalten).
- Robustes Industriedesign: Verfügt über Schutzart IP20 und eine einfache DIN-Schienenmontage für eine sichere und werkzeugfreundliche Installation.
Anwendungen
Typische Anwendungsbereiche für den Omron NX-ID6142-5: Der Omron NX-ID6142-5 wird in einer Vielzahl anspruchsvoller Industrieumgebungen eingesetzt, die eine schnelle und präzise Mehrpunkt-Sensordatenerfassung erfordern. Dank seiner hohen Eingangsdichte von 32 Punkten eignet er sich hervorragend für komplexe Maschinen und große Schaltschränke, in denen der Platz begrenzt, die Anforderungen an die Ein- und Ausgänge aber hoch sind.
- Automatisierte Verpackungslinien: Schnelles Erfassen von Sensorsignalen für Sortier-, Verpackungs- und Kartoniermaschinen.
- Halbleiterfertigung: Präzise Materialpositionierung und Hochgeschwindigkeits-Sequenzsteuerung integriert.
- Automobilmontage: Überwachung von Endschaltern, Näherungssensoren und Drucktasten in automatisierten Roboterarbeitszellen.
- Materialflusssysteme: Verfolgung der Positionen von Förderbandartikeln, Palettierern und fahrerlosen Transportsystemen (FTS).
- Werkzeugmaschinen (CNC): Echtzeitüberwachung von Werkzeugpositionen, Sicherheitsverriegelungen und Maschinenbetriebszuständen.
- Lebensmittel- und Getränkeverarbeitung: Synchronisierung von Hochgeschwindigkeits-Digitaleingängen mit zentralen Sysmac-Controllern zur strikten Einhaltung der Prozessvorgaben.
Warum Kwoco wählen?
- 100% Neu & Original: Wir liefern ausschließlich fabrikneue und originale Industriekomponenten – keine gebrauchten, reparierten oder überholten Artikel.
- Verfügbarkeit ab Lager: Wir verfügen über einen umfangreichen internen Lagerbestand an NX-ID6142-5 und zugehörigen Modulen, wodurch kurze Lieferzeiten gewährleistet sind.
- Schneller weltweiter Versand: Sichere, zuverlässige und beschleunigte Versandnetzwerke für die USA, Deutschland, Italien, Frankreich, die Niederlande, Spanien und darüber hinaus.
- Schnelle B2B-Reaktion: Unser engagiertes technisches Vertriebsteam erstellt schnelle und präzise Angebote und prüft Spezifikationen, damit Ihre Beschaffung im Zeitplan bleibt.
- Zentrale Beschaffungsplattform: Neben Omron führen wir ein umfassendes Sortiment von Mitsubishi, Schneider, Pro-face und weiteren Herstellern, sodass Sie Ihre Bestellungen bei einem einzigen, vertrauenswürdigen Lieferanten zusammenfassen können.
- Strenge Qualitätssicherung: Vor dem weltweiten Versand wird jedes Teil auf seine Unversehrtheit und die korrekte Originalverpackung geprüft, um die Risiken in der Lieferkette zu minimieren.
Häufig gestellte Fragen
Ja, wir garantieren, dass jedes von uns verkaufte Omron NX-ID6142-5 (100%) fabrikneu, originalverpackt und authentisch ist. Wir verkaufen keine generalüberholten, gebrauchten oder nachgemachten Produkte.
Ja, wir haben den Artikel NX-ID6142-5 auf Lager. Da die Lagerbestände aufgrund hoher industrieller Nachfrage schwanken können, empfehlen wir Ihnen, umgehend eine Anfrage zu stellen, um sich die benötigte Menge zu sichern.
Es handelt sich um eine digitale 32-Punkt-DC-Eingangseinheit, die im I/O-System der NX-Serie von Omron verwendet wird. Sie erfasst digitale Signale von Feldgeräten (wie Sensoren und Schaltern) und überträgt diese über EtherCAT oder EtherNet/IP an die Hauptmaschinensteuerung.
Ja. Als umfassender Komplettanbieter können wir Ihnen verwandte Module wie NX-ID5142-5, NX-ID6142-6, CPU-Einheiten, Netzteile oder sogar Teile anderer Automatisierungsmarken anbieten, die Sie möglicherweise für Ihr Projekt benötigen.
