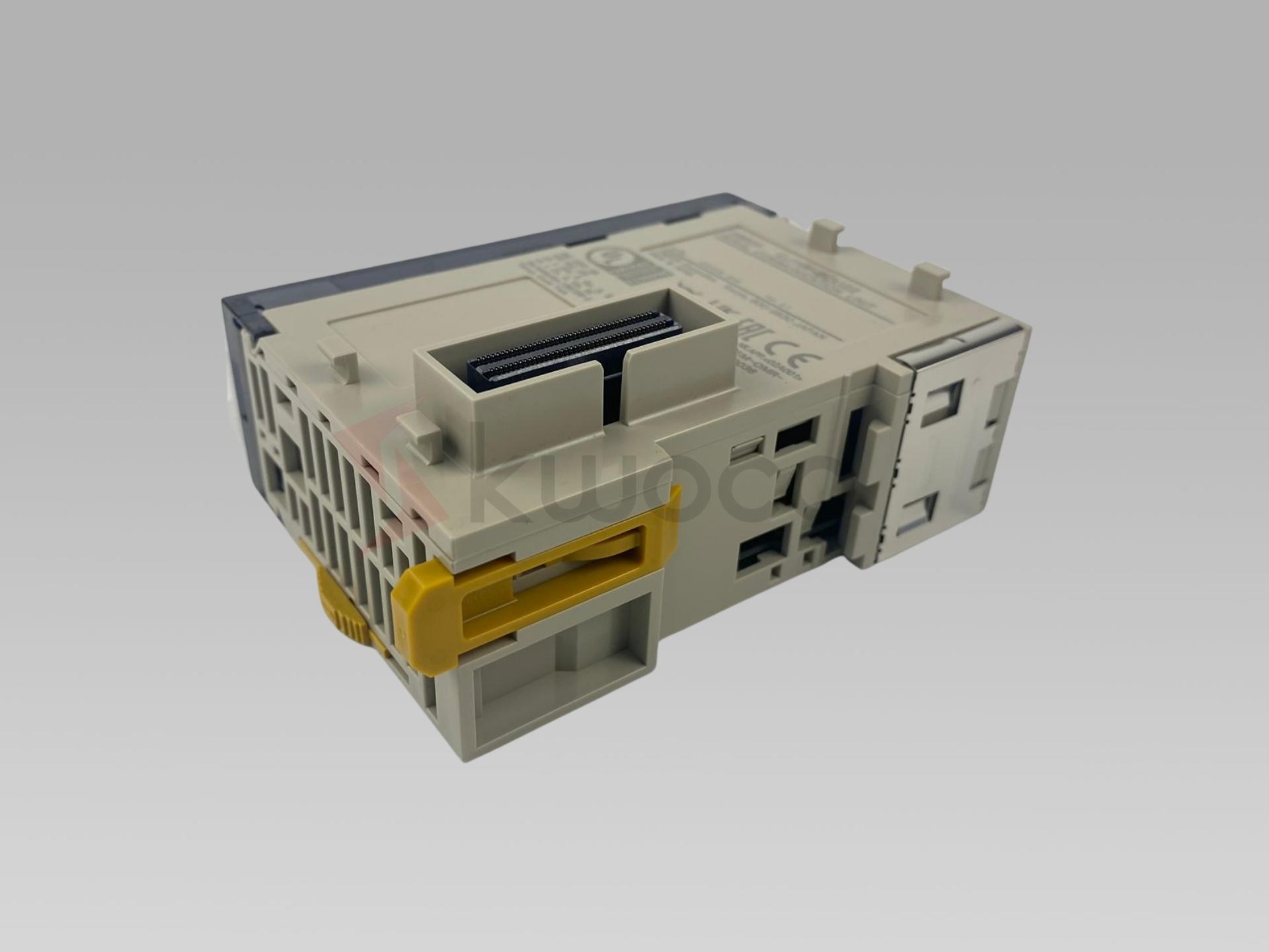

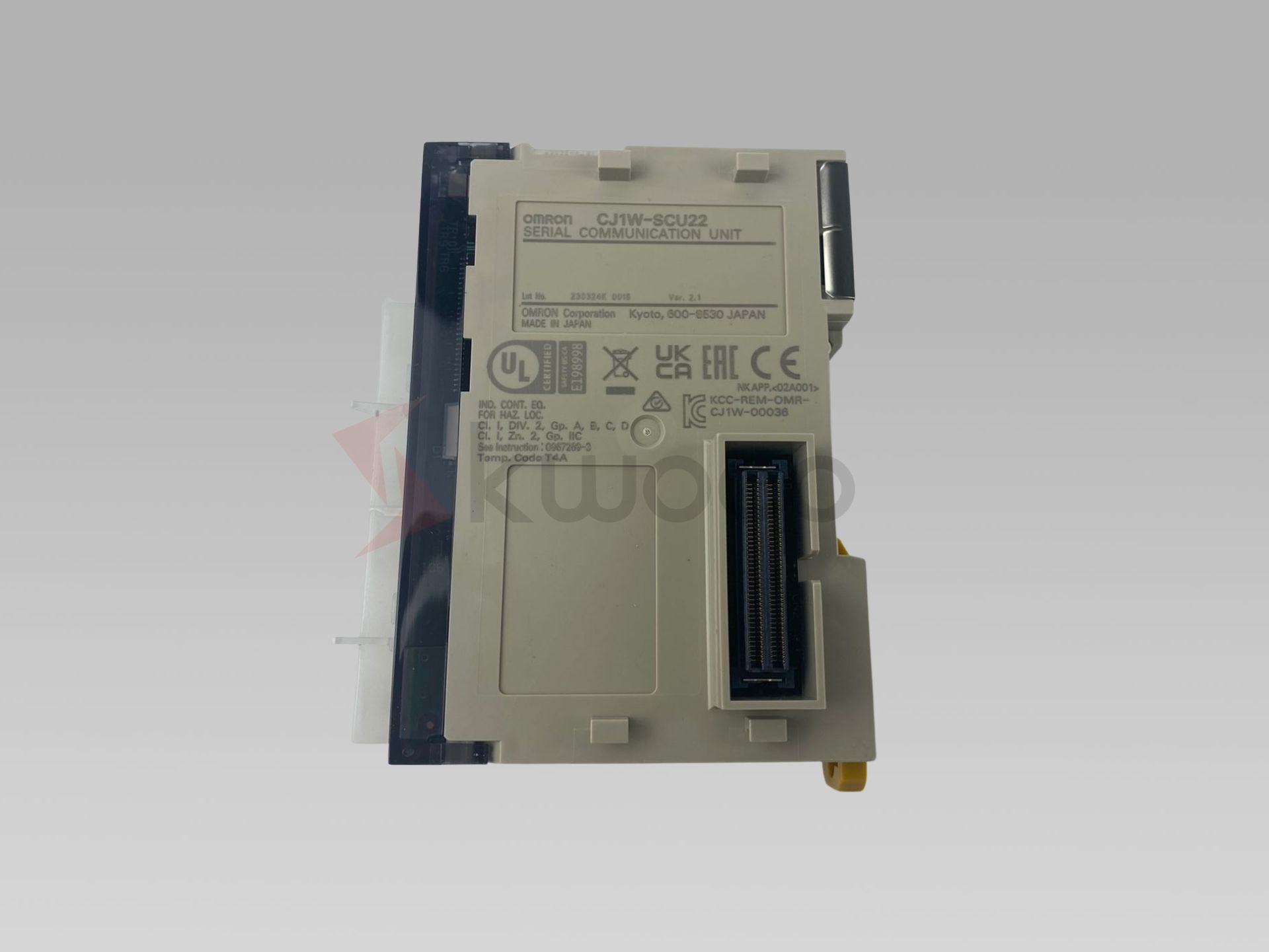

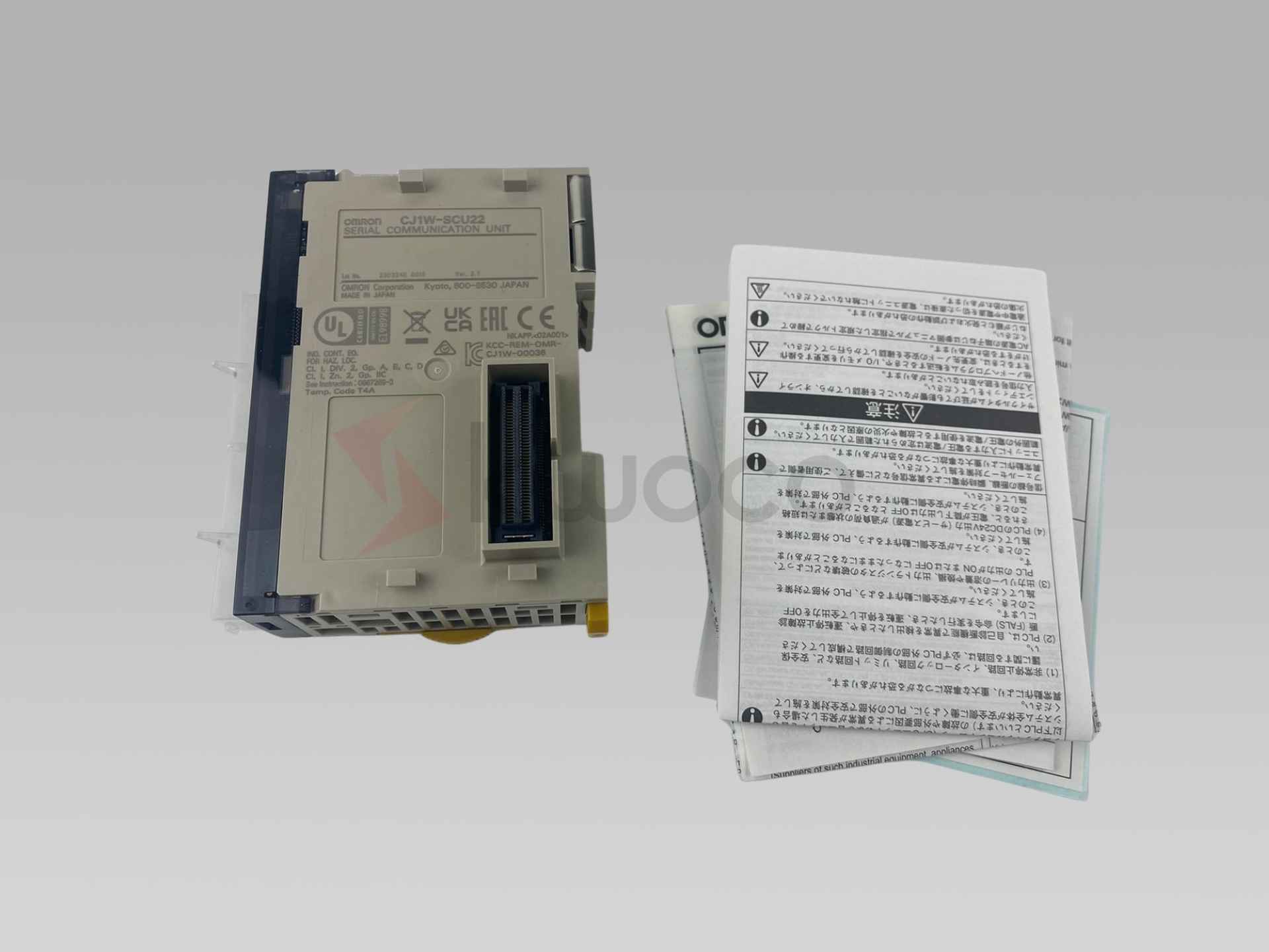

Omron CJ1W-SCU22 soros kommunikációs egység raktáron
Soros nagysebességű kommunikációs egység, 2x RS-232C port, Protokoll makró, Host Link, 1:N NT Link, Nincs protokoll, Soros átjáró (CompoWay/F, MODBUS-RTU, MODBUS-ASCII, Host Link), MODBUS RTU Slave, akár 230 kbps.
* További részletekre van szüksége? Csapatunk készséggel áll rendelkezésére – csak kérdezzen!
Főbb jellemzők és műszaki adatok
Az Omron CJ1W-SCU22 soros kommunikációs egység a tökéletes megoldás. Ez a nagy teljesítményű modul két rugalmas soros porttal bővíti CJ sorozatú PLC-jét, lehetővé téve a zökkenőmentes adatcserét vonalkódolvasókkal, nyomtatókkal és egyéb berendezésekkel. Ez egy nagy teljesítményű egység, amelyet robusztus ipari automatizáláshoz terveztek.
| Specifikáció | Részletek |
|---|---|
| Modellszám | CJ1W-SCU22 |
| Portok száma | 2 |
| 1. port specifikációi | RS-232C (9 tűs D-Sub csatlakozó) |
| 2. port specifikációi | RS-232C / RS-422A / RS-485 (Levehető sorkapocs) |
| Kommunikációs módok | Host Link, Protokoll nélküli, Protokoll makró, Modbus-RTU slave |
| Felszerelés | DIN sín |
| Kompatibilis PLC sorozat | Sysmac CJ1 sorozat, CJ2 sorozat |
| Jelenlegi fogyasztás | 0,38 A 5 VDC feszültségnél |
Zökkenőmentes integráció az Omron vezérlőjével
Egy új modul automatizálási rendszerhez való csatlakoztatása nem okozhat fejfájást. A CJ1W-SCU22-t úgy tervezték, hogy tökéletesen működjön az Omron Sysmac CJ1 és CJ2 sorozatú PLC rendszerekkel. Könnyen felszerelhető DIN-sínre a meglévő CPU-egység és más modulok mellé. Ez a szoros integráció megbízható kommunikációt biztosít, és leegyszerűsíti a gép teljes kialakítását.

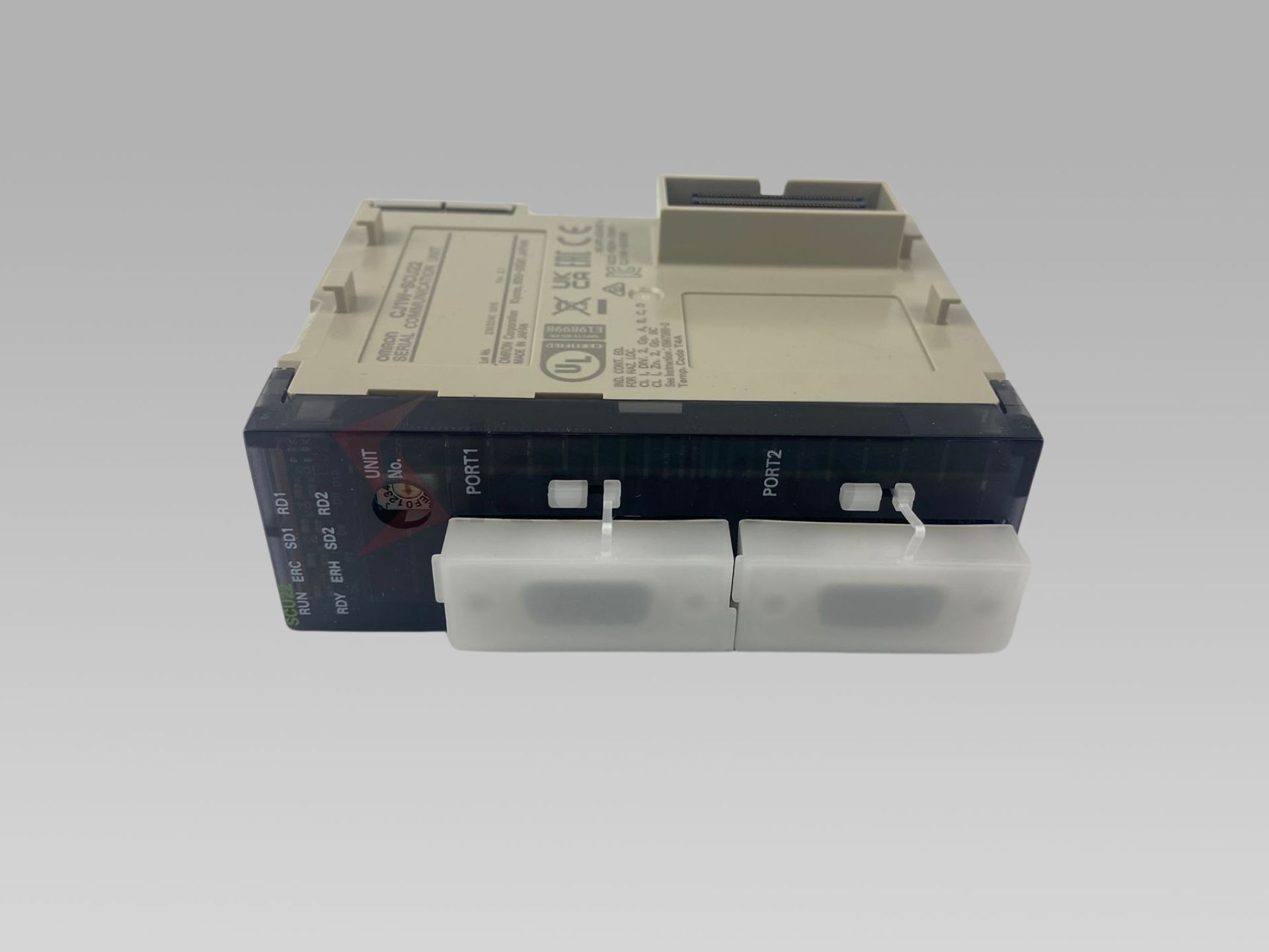

Rugalmas nagysebességű soros kommunikációs portok
Ez a kommunikációs egység a rugalmasságról szól. Két független soros porttal rendelkezik. Az első port egy szabványos RS-232C port. A második port még sokoldalúbb, támogatja az RS-232C és RS-422A szabványokat, és RS-485 kommunikációs képességet biztosít. Ez a sokoldalúság lehetővé teszi, hogy számos külső eszközt csatlakoztasson extra átalakítók vagy adapterek nélkül. Ez egy minden az egyben megoldás a soros port igényeire.
Mindkét port képes nagy sebességű kommunikációra, ami létfontosságú a gyors adatátvitelt igénylő alkalmazásoknál. Akár parancsokat küld egy meghajtónak, akár adatokat fogad egy képfeldolgozó rendszertől, ezek a nagy sebességű kapcsolatot lehetővé tevő egységek képesek kezelni a terhelést. Ez a teljesítmény biztosítja, hogy az automatizálási folyamatok késedelem nélkül fussanak, növelve az általános termelékenységet.
Egyszerűsített beállítás protokoll makró funkcióval
Olyan eszközökkel kell kommunikálnia, amelyek egyedi protokollt használnak? A CJ1W-SCU22 ezt leegyszerűsíti a Protokoll Makró funkciójával. Egyéni kommunikációs szekvenciákat hozhat létre, amelyekkel szinte bármilyen soros eszközzel kommunikálhat, még azokkal is, amelyek nem rendelkeznek szabványos protokollal, például a Modbus-RTU-val. Ez a hatékony funkció számtalan órányi komplex programozást takarít meg Önnek.
Ahelyett, hogy a kommunikáció minden egyes lépéséhez létradiagramot írna, a teljes szekvenciát az egység konfigurációján belül definiálhatja. A vezérlő ezután egyetlen paranccsal elindíthatja ezt a makrót. Ez tökéletes például adott beállítási karakterláncok nyomtatóra küldéséhez vagy egyéni érzékelő lekérdezéséhez. Az egység támogatja a protokoll nélküli módot, a Host Linket is, és Modbus RTU slave-ként is működhet, így többféle csatlakozási módot kínál.
Sokoldalú csatlakoztathatóság különféle külső eszközökhöz
A CJ1W-SCU22 nagy teljesítményű soros átjáróként működik, amely összeköti az Omron vezérlőjét a külső eszközök világával. Könnyedén csatlakoztathat vonalkódolvasókat a termékkövetéshez, HMI-ket a kezelői vezérléshez, vagy akár egy SCADA szoftvert futtató PC-t is. Ez egy alapvető eszköz egy összekapcsolt és intelligens automatizálási rendszer kiépítéséhez.
Omron CJ1W-SCU22 termékadatlap
Gyakran Ismételt Kérdések
A CJ1W-SCU22 az Omron Sysmac CJ sorozathoz készült, beleértve a CJ1G/H, CJ1M és CJ2M/H CPU egység modelleket is.
Igen, a CJ1W-SCU22 két soros portja egymástól függetlenül működik. Két különböző külső eszközzel kommunikálhat egyszerre, mindegyiknek saját kommunikációs beállításai vannak.
A Protokoll Makró funkció lehetővé teszi egyéni, többlépéses kommunikációs szekvenciák meghatározását és végrehajtását. Ez rendkívül hasznos olyan eszközökkel való kommunikáció esetén, amelyek saját vagy nem szabványos soros protokollal rendelkeznek.
Nem, a CJ1W-SCU22 közvetlenül a PLC hátlapjáról kap áramot a CPU buszon keresztül. Nincs szüksége külön 24 VDC tápfeszültségre.
