Qu'est-ce qu'un PLC et comment fonctionne-t-il ?
Contrôleurs logiques programmables (Automates programmables) sont des ordinateurs spécialisés utilisés dans l'automatisation industrielle pour contrôler les machines et les processus. Ils surveillent les entrées, prennent des décisions en fonction de leur programme et contrôlent les sorties pour automatiser les tâches. Les PLC sont conçus pour les applications industrielles, capables de résister à des conditions difficiles comme les températures extrêmes, le bruit électrique et les vibrations mécaniques.
Au cœur d'un automate programmable industriel se trouve un processeur dédié qui exécute un programme d'automate programmable industriel, généralement écrit en logique à relais, un langage de programmation graphique ressemblant à des schémas logiques de relais électriques. Cela permet aux ingénieurs familiarisés avec les systèmes de contrôle électrique de programmer et de maintenir plus facilement les automates programmables industriels. Les automates programmables industriels sont conçus pour fonctionner en continu, souvent pendant des années sans panne.
Les composants du PLC comprennent :
- Alimentation électrique:Fournit la puissance nécessaire au système.
- CPU (unité centrale de traitement):Le cerveau du PLC, exécutant les instructions de contrôle.

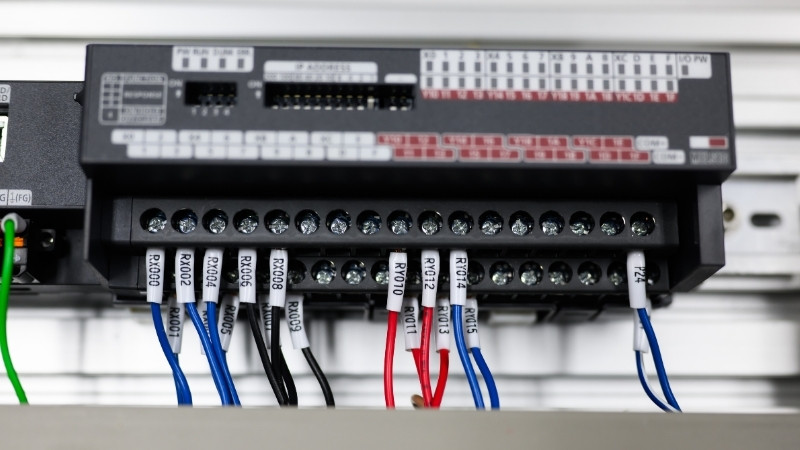

- Modules d'entrée et de sortie:Interfaces pour capteurs (entrées) et actionneurs (sorties).
Les PLC font partie intégrante des systèmes de contrôle industriel, gérant des tâches de contrôle de processus complexes avec fiabilité et précision.
Présentation du Raspberry Pi : une révolution dans le domaine des ordinateurs monocartes
Le Raspberry Pi est un ordinateur monocarte économique de la taille d'une carte de crédit, développé pour promouvoir l'enseignement de l'informatique. Alimenté par un système d'exploitation Linux, il offre flexibilité et facilité d'utilisation. Avec son puissant microprocesseur et ses multiples broches GPIO (General Purpose Input/Output), le Raspberry Pi est devenu un favori parmi les amateurs et les professionnels.
Les principales caractéristiques du Raspberry Pi 4 sont les suivantes :
- Processeur: Processeur quadricœur 1,5 GHz.
- Mémoire:Jusqu'à 8 Go de RAM.
- Connectivité:Wi-Fi double bande, Bluetooth 5.0 et port Ethernet.
- Interfaces:Ports USB, sorties HDMI et interfaces de caméra.
La capacité du Raspberry Pi à s'interfacer avec des capteurs et des actionneurs le rend adapté à une variété de projets, de la simple domotique aux applications de contrôle plus complexes.
Le Raspberry Pi peut-il remplacer un PLC dans les systèmes de contrôle industriel ?
Cette question a suscité un débat considérable dans la communauté de l'automatisation. Pour évaluer si le Raspberry Pi peut remplacer un PLC dans les systèmes de contrôle industriel, nous devons prendre en compte plusieurs facteurs.
Les automates programmables industriels sont conçus spécifiquement pour les applications industrielles, offrant robustesse, fiabilité et performances en temps réel. Ils supportent des conditions environnementales extrêmes et sont conçus pour les applications critiques où la panne n'est pas une option.
Le Raspberry Pi, bien que puissant, est un appareil grand public qui n'était pas initialement destiné à un usage industriel. Il ne dispose pas du matériel et des logiciels robustes conçus pour résister aux environnements industriels difficiles. La dépendance du Raspberry Pi à un système d'exploitation peut introduire une latence et une imprévisibilité, qui sont inacceptables dans de nombreux scénarios d'automatisation industrielle.
De plus, les automates programmables traitent les entrées et les sorties 60 fois par seconde ou plus rapidement, ce qui garantit des réponses rapides aux conditions changeantes. Le Raspberry Pi peut avoir du mal à répondre à ces exigences en temps réel en raison de sa nature polyvalente.
PLC vs Raspberry Pi : une analyse comparative
Lors de la comparaison entre PLC et Raspberry Pi, plusieurs différences clés apparaissent :
| Fonctionnalité | Automate programmable | Raspberry Pi |
|---|---|---|
| Objectif de la conception | Automatisation industrielle | Projets éducatifs et amateurs |
| Fiabilité | Haut, conçu pour les conditions difficiles | Modéré, pas de qualité industrielle |
| Langage de programmation | La logique à relais, facile pour les ingénieurs | Python, nécessite des compétences en codage |
| Performances en temps réel | Fonctionnement en temps réel | Non garanti |
| Coût | Coût initial plus élevé | Coût initial réduit |
| Entrées/Sorties | Modules d'E/S industriels intégrés | Nécessite des modules supplémentaires |
| Entretien | Soutenu par les fabricants d'automates | Soutien communautaire |
Les recherches indiquent que même si les PLC de qualité industrielle disponibles dans le commerce ont un coût initial plus élevé que les systèmes construits à partir d’électronique grand public, tels que le Raspberry Pi, les investissements supplémentaires requis pour rendre l’électronique grand public adaptée aux applications industrielles, comme l’ajout de matériel et de logiciels spécifiques à la mission, peuvent réduire ou éliminer l’avantage de coût initial.
Cela signifie que même si le Raspberry Pi peut être moins cher au départ, les dépenses nécessaires pour le rendre prêt à l'emploi pourraient combler l'écart de prix.
Utilisation d'un Raspberry Pi pour le contrôle logique programmable
L'utilisation du Raspberry Pi comme contrôleur logique programmable implique de le programmer pour effectuer des tâches de contrôle généralement gérées par un automate programmable. Des projets comme le projet OpenPLC fournissent des plateformes open source à cet effet.
Pour utiliser le Raspberry Pi comme PLC, vous devez :
- Installer le système d'exploitation:Utilisez une distribution Linux comme Raspbian.
- Configurer l'environnement de programmation:Installez les bibliothèques et les outils nécessaires, tels que Python ou les environnements de programmation logique à relais.
- Ajouter des interfaces d'entrée et de sortie:Utilisez des modules tels que des cartes relais pour connecter des capteurs et des actionneurs.
- Développer le programme de contrôle:Écrivez du code pour gérer les entrées, traiter les données et contrôler les sorties.
- Assurer la compatibilité industrielle:Mettre en œuvre des mesures de protection contre le bruit électrique, les températures extrêmes et les contraintes mécaniques.
Cependant, cette approche nécessite un matériel et des logiciels spécifiques à la mission pour garantir la fiabilité. Les utilisateurs doivent intégrer correctement le matériel et les logiciels, ce qui peut s'avérer complexe et prendre du temps.
Comment programmer un Raspberry Pi pour des applications de contrôle industriel
La programmation d'un Raspberry Pi pour des applications de contrôle industriel implique plusieurs étapes :
- Configuration matérielle:Connectez le Raspberry Pi aux capteurs (entrées) et aux actionneurs (sorties) à l'aide de modules appropriés.
- Installation du logiciel:Installez un environnement de programmation adapté, tel que Python avec des bibliothèques GPIO ou un logiciel de contrôle spécialisé.
- Élaboration du programme:Écrivez la logique de contrôle en vous assurant qu'elle répond aux exigences en temps réel de votre application.
- Essai:Tester rigoureusement le système dans diverses conditions pour garantir sa fiabilité.
- Déploiement:Installez le Raspberry Pi dans un environnement qui le protège des risques industriels.
Les signaux analogiques peuvent nécessiter du matériel supplémentaire comme des convertisseurs analogique-numérique (ADC) pour que le Raspberry Pi puisse les traiter. En outre, pensez à utiliser des protocoles de communication industriels comme Ethernet pour la connectivité réseau.
Intégration d'Arduino avec Raspberry Pi et PLC
Les cartes Arduino sont des plates-formes de microcontrôleurs appréciées des amateurs pour leur simplicité et leur facilité d'utilisation. L'intégration d'Arduino avec Raspberry Pi et PLC peut créer un système hybride puissant.
- Arduino et Raspberry Pi:L'Arduino gère les tâches de contrôle en temps réel, tandis que le Raspberry Pi gère le traitement des données et la communication réseau.
- Interface avec les automates programmables:Utilisez des protocoles de communication pour connecter le système hybride aux PLC existants, améliorant ainsi les fonctionnalités sans remplacer les systèmes éprouvés.
Cette combinaison exploite les points forts de chaque plateforme, mais peut ne pas convenir aux applications critiques sans tests et validations importants.
Les Raspberry Pis sont-ils adaptés aux applications critiques ?
Dans les applications critiques où la sécurité et la fiabilité sont primordiales, les PLC sont souvent le choix privilégié. Les Raspberry Pi ne sont pas conçus pour de tels environnements et peuvent manquer des certifications et de la robustesse nécessaires.
Les options à faire soi-même peuvent être rentables, mais nécessitent une attention considérable pour intégrer correctement le matériel et les logiciels. Le risque de défaillance dans les applications critiques peut l'emporter sur les avantages financiers de l'utilisation d'un Raspberry Pi par rapport à un PLC traditionnel.

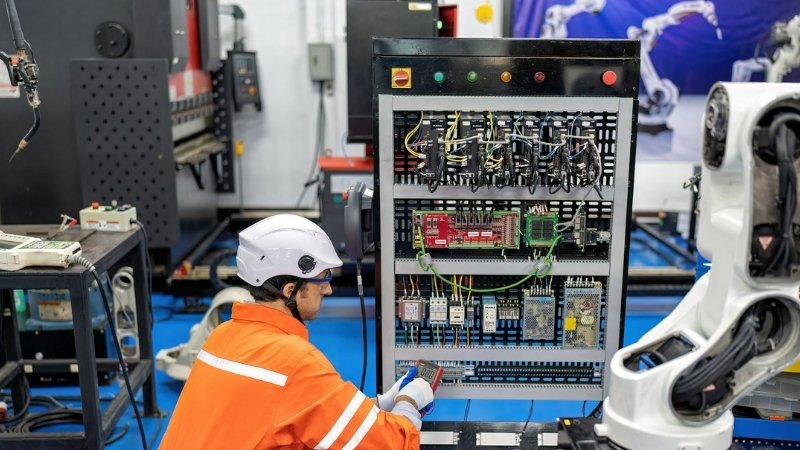

PLC et Raspberry Pi : combler le fossé dans l'automatisation industrielle
La combinaison d'un PLC et d'un Raspberry Pi peut offrir le meilleur des deux mondes :
- Automate programmable:Gère le contrôle en temps réel avec une fiabilité éprouvée.
- Raspberry Pi:Gère l'analyse des données, les interfaces utilisateur et la connectivité réseau.
Par exemple, un automate programmable peut contrôler un chauffe-eau en maintenant une température de sortie spécifiée à l'aide d'une logique à relais traditionnelle. Le Raspberry Pi peut collecter des données à partir de l'automate, visualiser les performances et envoyer des alertes si des anomalies sont détectées.
Cette intégration permet des fonctionnalités avancées sans compromettre la fiabilité.
L'avenir du contrôle industriel : Raspberry Pi va-t-il supplanter les PLC ?
La gamme d'options de plateformes d'automatisation est plus vaste que jamais, offrant de nouvelles possibilités de contrôle industriel. Cependant, il est peu probable que le Raspberry Pi remplace complètement les automates programmables dans un avenir proche.
Les utilisateurs doivent effectuer des recherches approfondies et choisir avec soin pour obtenir le meilleur résultat. Les facteurs à prendre en compte sont les suivants :
- Conditions d'application:Fiabilité, performances en temps réel, conditions environnementales.
- Coût:Coût total de possession, y compris les risques de maintenance et de temps d'arrêt.
- Assistance et maintenance:Disponibilité de pièces de rechange, de support technique et de documentation.
Les PLC continueront d’être l’épine dorsale de l’automatisation industrielle, mais le Raspberry Pi et les appareils similaires pourraient jouer un rôle de soutien.
Questions fréquemment posées
Un Raspberry Pi peut-il être utilisé comme PLC ?
Oui, un Raspberry Pi peut être programmé pour exécuter certaines fonctions d'un automate programmable industriel à l'aide d'interfaces logicielles et matérielles appropriées. Des projets comme le projet OpenPLC permettent cette fonctionnalité. Cependant, il se peut qu'il n'offre pas le même niveau de fiabilité requis pour les applications industrielles.
Quels langages de programmation sont utilisés pour Raspberry Pi et les PLC ?
Le Raspberry Pi utilise couramment des langages de programmation comme Python, tandis que les PLC utilisent la programmation logique à relais ou d'autres langages spécialisés conçus pour le contrôle industriel.
Est-il rentable de remplacer un PLC par un Raspberry Pi ?
Bien qu'un Raspberry Pi soit moins cher au départ, le remplacement d'un PLC peut nécessiter du matériel et des logiciels spécifiques à la mission, ce qui annule les économies de coûts. Les considérations de fiabilité et de maintenance peuvent rendre les PLC plus rentables à long terme.
L'Arduino peut-il être intégré au Raspberry Pi pour le contrôle industriel ?
Oui, l'intégration d'Arduino avec Raspberry Pi peut améliorer les capacités de contrôle. Cependant, pour les applications de contrôle industriel, cette configuration peut ne pas répondre aux normes nécessaires en matière de fiabilité et de sécurité.
Quelles sont les limites de l’utilisation d’un Raspberry Pi dans des environnements industriels ?
Le Raspberry Pi n'est pas conçu pour les environnements industriels. Il peut manquer de fonctionnalités telles que des composants de qualité industrielle, une isolation électrique intégrée et une résistance aux températures extrêmes ou au bruit électrique.
Alimentez vos projets avec des PLC Omron, Mitsubishi, Schneider flambant neufs et originaux – en stock, prêts maintenant !
Conclusion
Bien que le Raspberry Pi offre des possibilités intéressantes en matière d'automatisation, il ne remplace pas directement un automate programmable industriel. Pour les amateurs et à des fins éducatives, il offre une plate-forme précieuse pour l'apprentissage et l'expérimentation.
Le déploiement d'un contrôleur Raspberry Pi dans un système de production nécessite une attention particulière à la fiabilité et à la sécurité. Les produits de qualité industrielle disponibles dans le commerce coûtent plus cher que les systèmes fabriqués à partir d'électronique grand public, mais ils offrent la robustesse nécessaire aux environnements industriels.
