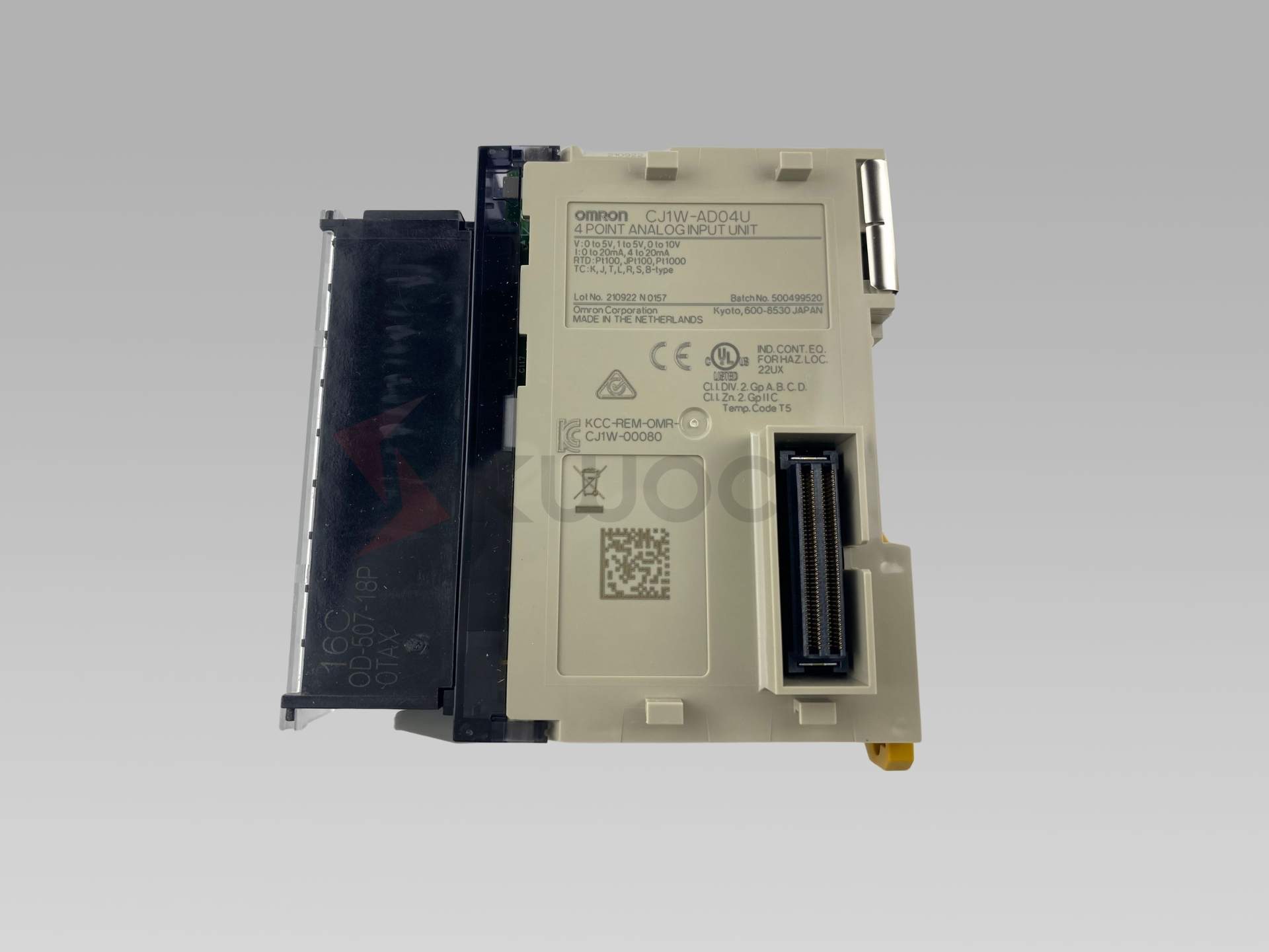

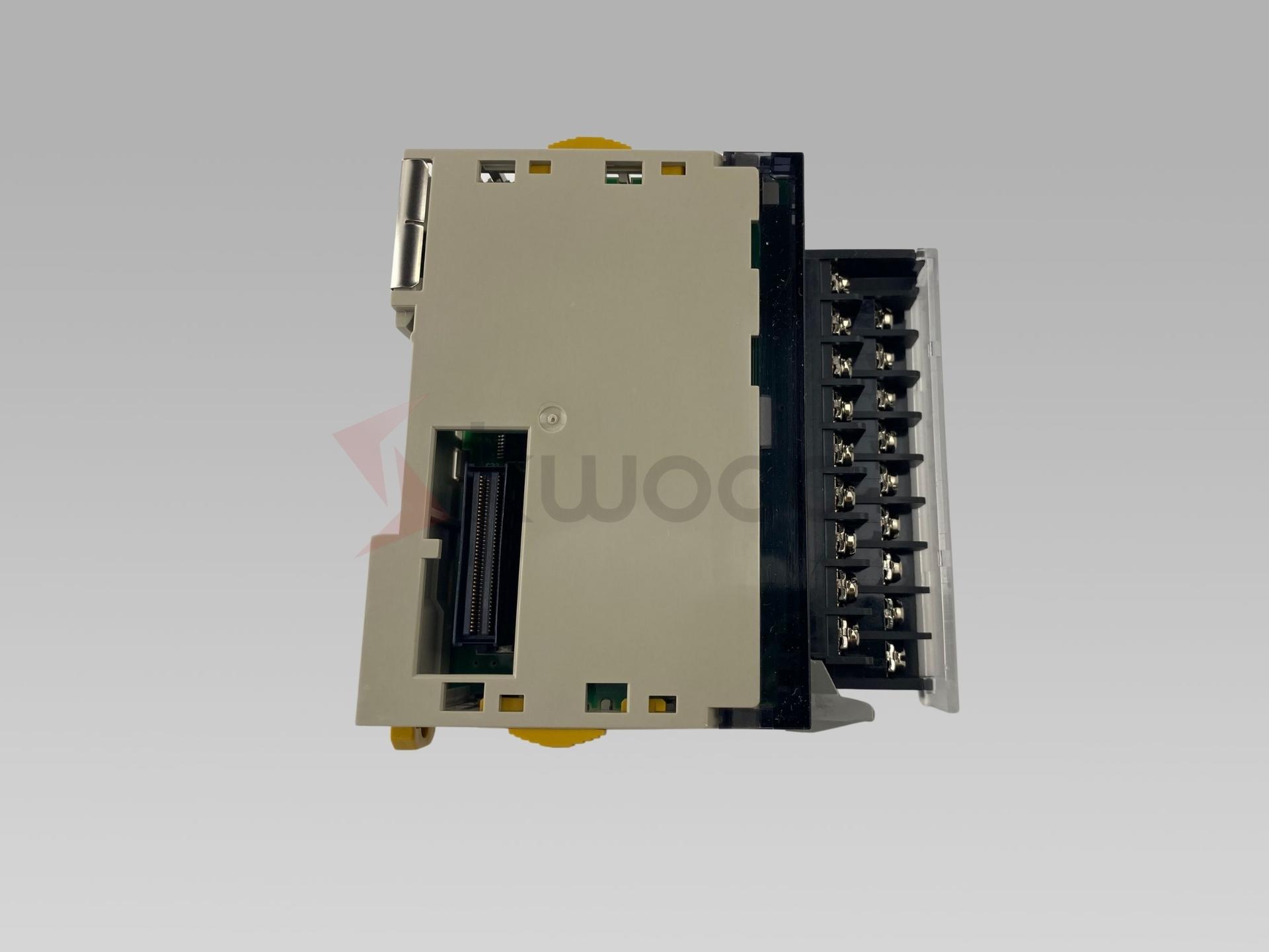

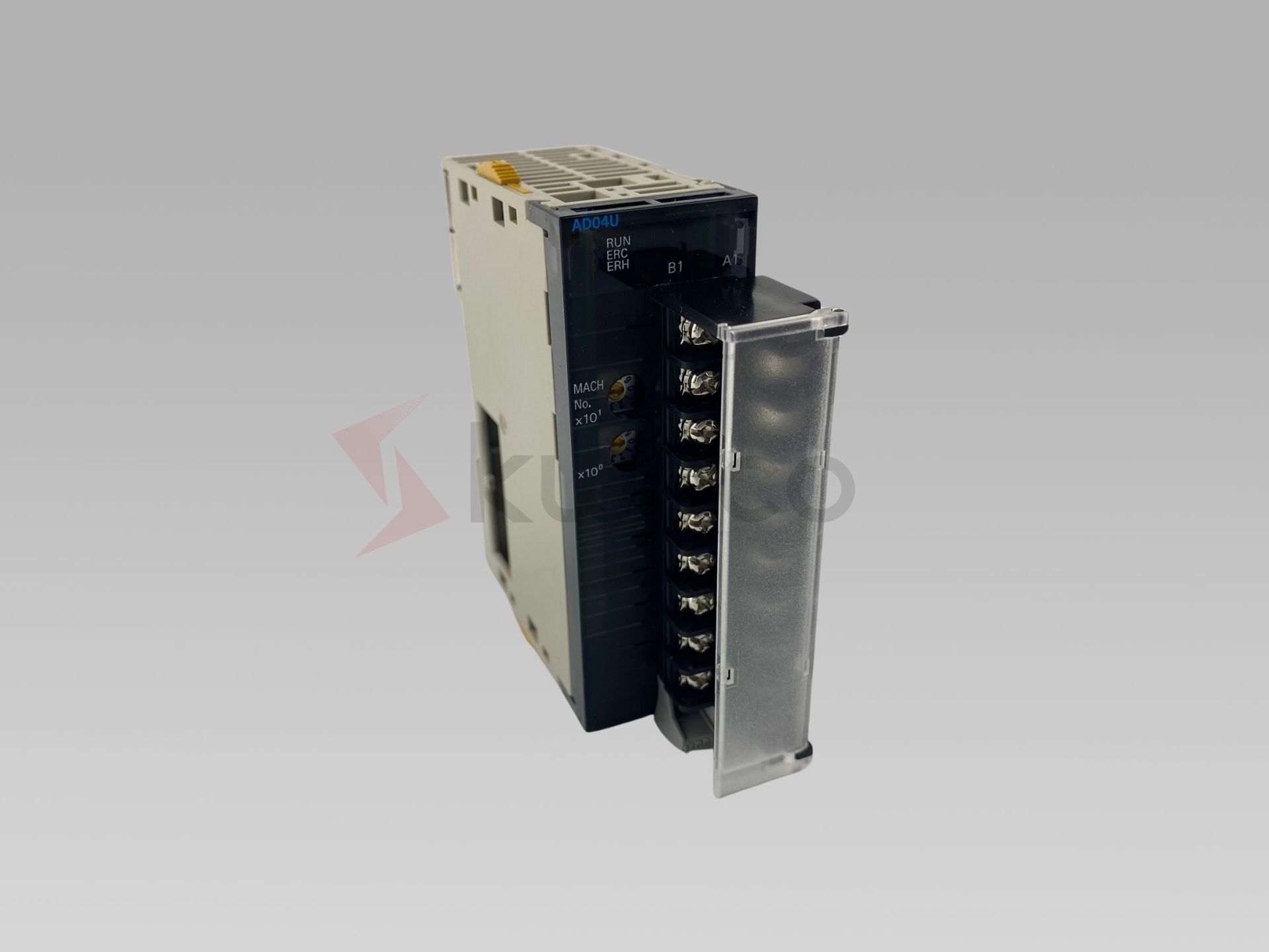

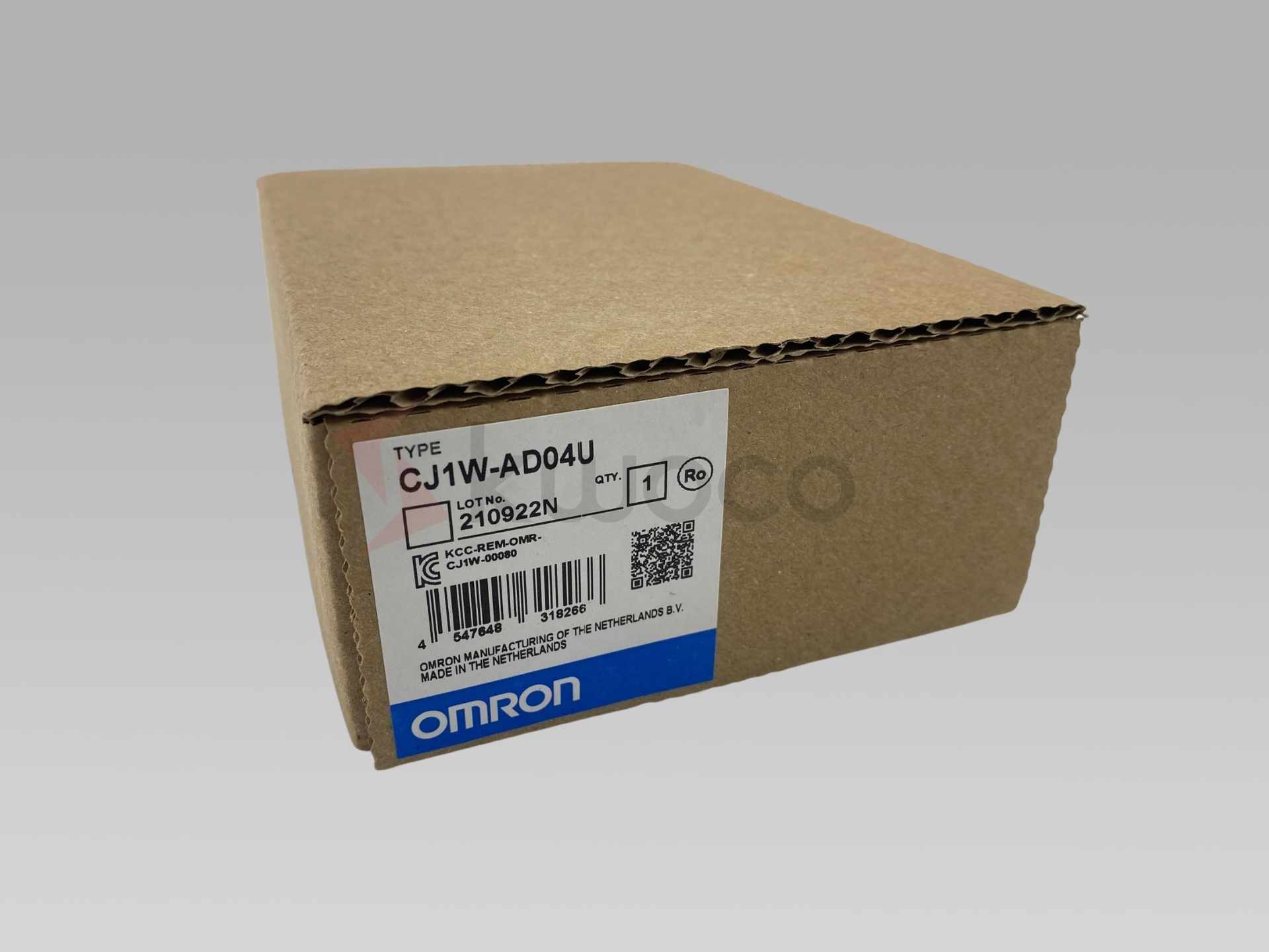

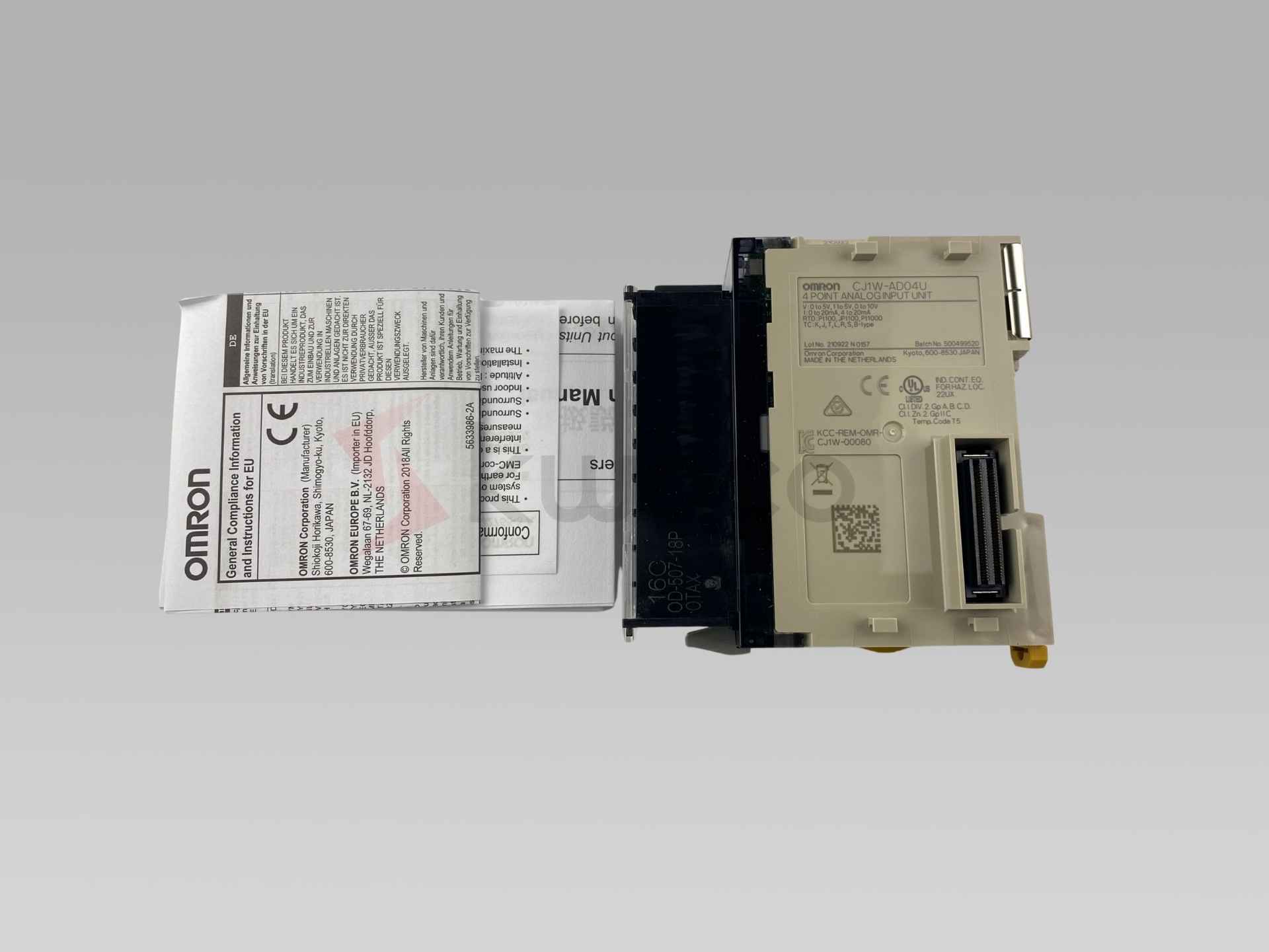

Unidade de entrada analógica Omron CJ1W-AD04U em estoque
Uma unidade de entrada analógica universal com 4 entradas. Suporta termopar, RTD PT100, JPT100, tensão (0-5 VCC, 1-5 VCC, 0-10 VCC) e corrente (0-20 mA, 4-20 mA). Pode ser montada em qualquer CPU ou rack de expansão Omron CJ1 PLC.
* Precisa de mais detalhes? Nossa equipe está pronta para ajudar – é só perguntar!
Principais características e especificações técnicas
Esta potente unidade de entrada analógica lida com praticamente qualquer sensor que você possa imaginar. Ela funciona com termopar, PT100, PT1000 e sinais de tensão ou corrente padrão. Isso significa que você economiza espaço no seu trilho DIN. Você simplifica sua lista de peças e conclui seu projeto de automação mais rapidamente.
| Especificação | Detalhes |
|---|---|
| Número do produto | CJ1W-AD04U |
| Número de entradas analógicas | 4 (máximo de quatro entradas) |
| Faixas de sinais de entrada | -10 a +10 V, 0 a 10 V, 0 a 5 V, 1-5 VCC, -5 a +5 V, 4-20 mA, 0 a 20 mA |
| Entradas do sensor de temperatura | K, J, T, E, L, U, B, R, S, W (termopar), Pt100, jPt100 (RTD PT100) |
| Resolução | 1/8000 |
| Velocidade de conversão | 20 ms / 4 pontos |
| Montagem | Trilho DIN (em um rack PLC série CJ) |
| Fonte de energia | Da unidade de alimentação do PLC (5 V, 420 mA) |
Uma única unidade para todas as suas necessidades de entrada analógica
É uma unidade com entradas totalmente universais. Isso significa que você pode conectar diferentes tipos de sensores a um único módulo. É perfeito para entradas como sensores de temperatura, como termômetros de resistência, termopares e sinais CC. Você não precisa de um módulo separado para o seu RTD PT100 e outro para o seu transmissor de 4 a 20 mA.
Esta unidade faz tudo. Simplifica seu projeto e suas compras. Você estoca menos peças. Você gasta menos tempo com fiação. Isso torna todo o seu sistema de automação mais eficiente.
Integração perfeita com unidades de CPU Omron CJ1
Esta unidade de entrada é projetada para a série Omron Sysmac CJ1. Ela se encaixa facilmente em qualquer placa de fundo CJ1. Funciona com todas as unidades de CPU CJ1. O módulo de entrada se comunica diretamente com o CLP. Os valores escalonados são transferidos para a unidade de CPU em um formato hexadecimal simples de quatro dígitos.
Dados analógicos de alta velocidade e alta resolução
Em automação industrial, velocidade e precisão são fundamentais. Você precisa confiar nos seus dados. O CJ1W-AD04U oferece desempenho de alta velocidade e alta resolução. Ele consegue ler todos os quatro pontos de entrada em apenas 20 milissegundos. Isso é muito rápido. Significa que seu CLP sempre terá informações atualizadas.
Você pode detectar pequenas alterações de temperatura, pressão ou fluxo. Isso resulta em melhor qualidade e menos desperdício. Seja usando um sinal de 1 a 5 V ou um termopar, você obtém dados precisos e confiáveis. Esse nível de desempenho é essencial para a manufatura moderna.
Construído para o chão de fábrica: fácil e confiável
Ambientes industriais são difíceis. Você precisa de equipamentos que suportem isso. O Omron CJ1W-AD04U foi projetado para durar. Ele é montado com segurança em um trilho DIN dentro do seu painel. Os terminais de fiação são fáceis de acessar e seguros. Importante: as entradas são isoladas umas das outras. Isso evita que ruídos elétricos causem leituras ruins.
Ficha técnica do produto Omron CJ1W-AD04U
Perguntas frequentes
O CJ1W-AD04U foi projetado especificamente para a família de CLPs Omron Sysmac série CJ1, incluindo as unidades de CPU CJ1M, CJ1G e CJ1H. Ele pode ser montado no rack principal da CPU ou em um rack de expansão.
Sim, com certeza. Esta é a sua principal vantagem. Você pode misturar e combinar entradas. Por exemplo, você pode conectar um termopar à entrada 1, um sensor PT100 à entrada 2, um transmissor de pressão de 4-20 mA à entrada 3 e um sinal de 0-10 V à entrada 4, tudo no mesmo módulo.
A unidade utiliza um bloco de terminais destacável de 18 pontos para facilitar a fiação. O manual do usuário fornece diagramas detalhados para conectar cada tipo de entrada, como tensão, corrente, termômetro de resistência, termopar e sinais CC.
Sim, temos. Temos uma equipe de especialistas em automação pronta para ajudar você na seleção de produtos, instalação e solução de problemas. Oferecemos suporte técnico completo para garantir o sucesso do seu projeto.
