Sensores de proximidade indutivos de 3 fios: guia completo

Você está procurando entender como sensores de proximidade indutivos de 3 fios funcionam na automação industrial? Esses dispositivos de detecção essenciais revolucionaram os processos de fabricação modernos ao fornecer detecção confiável e sem contato de objetos metálicos.

Neste guia abrangente, exploraremos tudo, desde princípios básicos até aplicações práticas, ajudando você a tomar decisões informadas para suas necessidades de automação.

Índice

O que é um sensor de proximidade indutivo de 3 fios e como ele funciona?

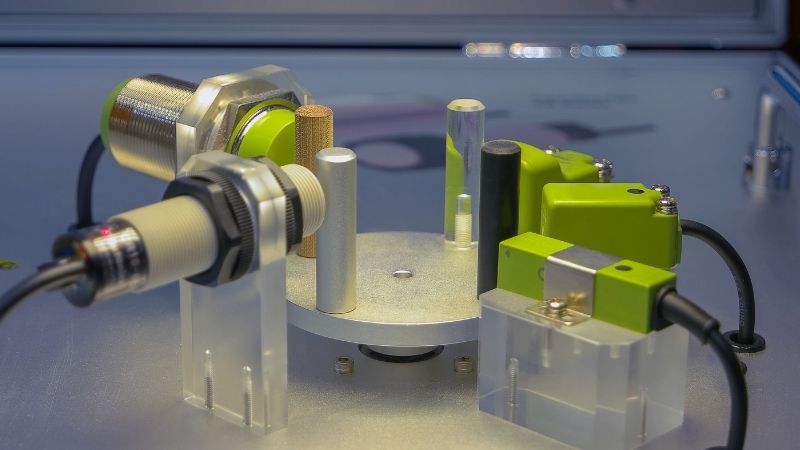

Um sensor de proximidade indutivo de 3 fios é um dispositivo eletrônico que detecta objetos metálicos sem contato físico. Esses sensores usam campos eletromagnéticos para detectar a presença ou ausência de alvos condutores. Ao contrário dos interruptores mecânicos tradicionais, os sensores indutivos oferecem várias vantagens:

  • Não é necessário contato físico para detecção
  • Longa vida útil operacional devido à ausência de desgaste mecânico
  • Capacidades de alta frequência de comutação
  • Excelente resistência a ambientes industriais

O sensor opera gerando um campo eletromagnético a partir de sua face de detecção. Quando um alvo metálico entra neste campo, correntes parasitas são induzidas no alvo, causando uma mudança no circuito oscilador do sensor. Essa mudança aciona a saída para alternar estados.

PNP vs NPN: Qual configuração de saída você deve escolher?

Uma das decisões mais críticas ao selecionar um sensor de proximidade de 3 fios é escolher entre os tipos de saída PNP e NPN. Vamos analisar as diferenças:

Saída PNP (Sourcing):

  • Comuta a tensão positiva para a carga
  • Comum em aplicações europeias
  • Conecta-se às entradas de drenagem do PLC
  • Mais resistente a ruídos elétricos

Saída NPN (Afundamento):

  • Liga o aterramento à carga
  • Popular nos mercados asiáticos
  • Conecta-se às entradas de fornecimento do PLC
  • Geralmente menos caro

A escolha entre PNP e NPN geralmente depende do seu sistema de controle existente e das preferências regionais. Saiba mais sobre sensores industriais para especificações detalhadas.

Como instalar e conectar seu sensor de proximidade de 3 fios?

A instalação e conexão adequadas são cruciais para o desempenho ideal do sensor. Aqui está um guia passo a passo:

  1. Conexão da fonte de alimentação:
    • Fio marrom → Tensão CC positiva (normalmente 12-24 V CC)
    • Fio azul → Negativo/Terra
    • Fio preto → Sinal de saída
  2. Considerações sobre montagem:
    • Mantenha a distância de detecção adequada
    • Evite interferência de objetos metálicos próximos
    • Considere fatores ambientais (temperatura, vibração)
  3. Conexão de carga:
    • Conecte a carga entre a saída e a fonte de alimentação
    • Garantir classificações de tensão e corrente adequadas
    • Use proteção contra surtos adequada

Confira nosso guia de integração de PLC para conexões detalhadas do sistema de automação.

Aplicações comuns e usos industriais

Sensores de proximidade indutivos de 3 fios são amplamente utilizados em diversas aplicações industriais:

AplicativoBenefíciosIndústrias comuns
Detecção de posiçãoAlta precisão, resposta rápidaAutomotivo, Embalagem
Detecção de metaisOperação confiável, longa vida útilFabricação, Mineração
Monitoramento de velocidadeMedição precisa, durabilidadeSistemas de transporte

Esses sensores são particularmente valiosos em linhas de produção automatizadas e aplicações robóticas.

Dicas de solução de problemas e manutenção

Para garantir uma operação confiável, considere estas práticas de manutenção:

  • Limpeza regular do rosto sensorial
  • Verificação periódica da integridade da conexão
  • Verificação do alinhamento adequado
  • Monitoramento da estabilidade da tensão de alimentação

Perguntas frequentes

Os intervalos de detecção típicos variam de 1 mm a 40 mm, dependendo do tamanho do sensor e do material alvo.

Sensores de 3 fios oferecem conexões de energia e saída separadas, permitindo integração mais flexível e melhor desempenho.

Não, os sensores indutivos são projetados especificamente para detectar apenas objetos metálicos. Para materiais não metálicos, considere sensores capacitivos ou fotoelétricos.

A maioria dos sensores inclui um indicador LED que mostra o status de detecção e a operação correta.

Potencialize seus projetos com sensores Omron, Keyence e Schneider novos e originais – em estoque, prontos agora!

Conclusão

Principais conclusões

  • Sensores de proximidade indutivos de 3 fios são componentes essenciais na automação industrial moderna
  • Escolha entre saídas PNP e NPN com base nos requisitos do seu sistema
  • A instalação e manutenção adequadas garantem uma operação confiável
  • A solução regular de problemas evita o tempo de inatividade e prolonga a vida útil do sensor
  • Considere fatores ambientais ao selecionar e instalar sensores

Entre em contato com nossos especialistas em automação para assistência personalizada com suas aplicações de sensores.
