Comprensione dei componenti chiave di una macchina CNC
Sommario
Quali sono i componenti principali di una macchina CNC?
- Unità di controllo macchina (MCU)
- Sistema di azionamento
- Macchina utensile
- Dispositivo di input
- Sistema di feedback
Unità di controllo macchina (MCU)
La Machine Control Unit è spesso definita il cervello della macchina CNC. Legge il programma CNC e converte le istruzioni di programmazione in segnali elettrici. Questi segnali controllano il movimento dei componenti della macchina, coordinando le azioni del sistema di azionamento e della macchina utensile.
Sistema di azionamento
Il sistema di azionamento è responsabile dello spostamento dei componenti della macchina lungo gli assi desiderati. Solitamente è costituito da:
- Servomotori o motori passo-passo
- Viti a sfere e viti madri
- Amplificatori o controllori di azionamento

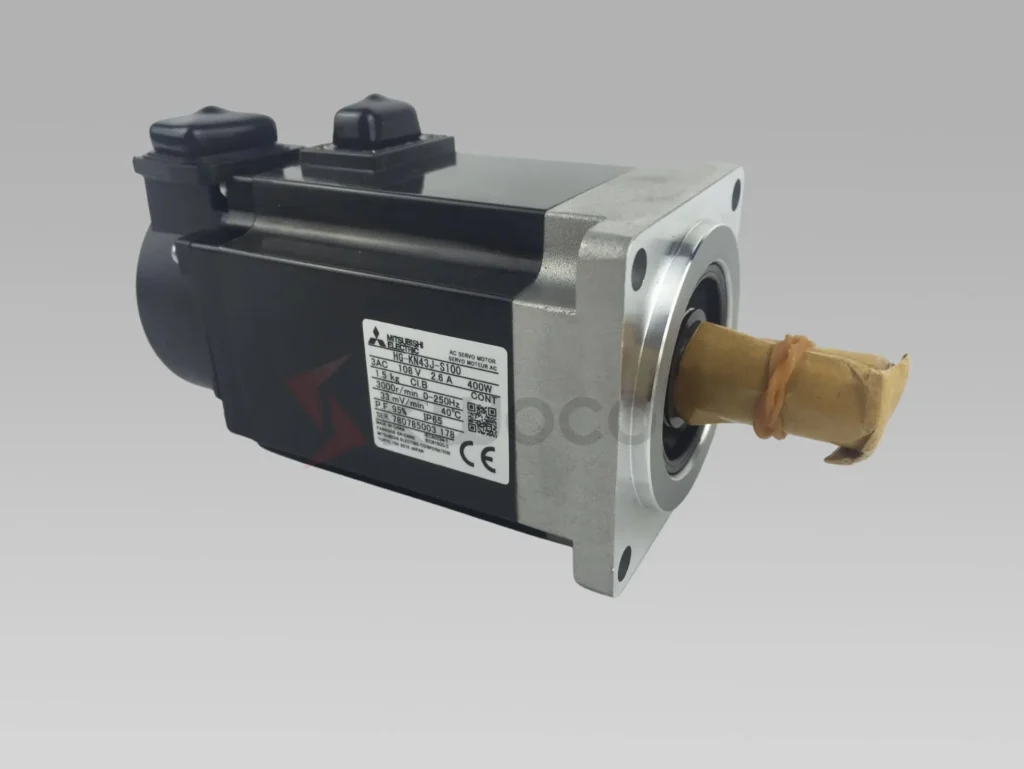

Questo sistema assicura che la macchina si muova con precisione, consentendo all'utensile da taglio di modellare il pezzo in lavorazione con precisione. Alta qualità Servomotori Mitsubishi sono spesso utilizzati per la loro affidabilità.
Come funziona l'unità di controllo macchina (MCU)?
L'MCU elabora le istruzioni di programmazione nella macchina, interpretando i comandi e controllando il movimento delle parti della macchina. Garantisce il coordinamento in tempo reale tra il sistema di azionamento, la macchina utensile e il sistema di feedback.
Dispositivo di input e caricamento del programma CNC
Sistema di feedback e sensori
Comprensione del sistema di azionamento nelle macchine CNC
Il sistema di azionamento svolge un ruolo cruciale nella capacità della macchina CNC di produrre parti di alta qualità. Converte i segnali elettrici provenienti dall'MCU in movimenti meccanici.
Componenti del sistema di azionamento
- Motori: solitamente servomotori o motori passo-passo che garantiscono un controllo preciso.
- Viti a sfere e viti madri: convertono il moto rotatorio in moto lineare.
- Amplificatori: amplificano i segnali per azionare efficacemente i motori.
Il ruolo dei dispositivi di input nella tecnologia CNC
I dispositivi di input sono essenziali per l'interfaccia con la macchina CNC. Consentono agli operatori di immettere istruzioni di programmazione e comandi.
Tipi di dispositivi di input
- Tastiere: per digitare comandi e programmi.
- Touchscreen: le macchine moderne utilizzano HMI Proface per un controllo intuitivo.
- Comandi portatili: consentono il controllo manuale della macchina utensile durante la configurazione.
Esplorazione del diagramma a blocchi CNC: uno sguardo più da vicino
Un diagramma a blocchi CNC illustra la relazione tra i vari componenti di una macchina CNC. La comprensione di questo diagramma aiuta a comprendere come funziona il sistema CNC nel suo complesso.
Elementi chiave nel diagramma a blocchi
- Unità di controllo macchina (MCU)
- Sistema di azionamento
- Sistema di feedback
- Macchina utensile
- Dispositivo di input
Esplorando le parti principali di un CNC, gli operatori e gli ingegneri possono comprendere meglio i componenti e le loro funzioni, il che porta a una risoluzione dei problemi e a un funzionamento più efficienti.
L'importanza di ogni componente nelle macchine CNC
Ogni componente in una macchina CNC contribuisce alla sua funzionalità complessiva. La sinergia tra l'unità di controllo della macchina, il sistema di azionamento, il dispositivo di input e il sistema di feedback consente la fabbricazione precisa di componenti complessi.
Macchina utensile e mandrino
La macchina utensile, incluso il mandrino e l'utensile da taglio, modella fisicamente il pezzo in lavorazione. Il mandrino trattiene e ruota l'utensile da taglio, mentre il sistema di azionamento lo sposta lungo il percorso programmato.
Pannello di controllo e unità di visualizzazione
Il pannello di controllo, spesso dotato di un Interfaccia utente Mitsubishi, include l'unità display che mostra lo stato della macchina e consente agli operatori di monitorare e regolare le operazioni.
Sistemi ausiliari
- Sistema di raffreddamento: mantiene freddi l'utensile da taglio e il pezzo in lavorazione durante la lavorazione.
- Cambio utensile: cambia automaticamente utensile quando sono richiesti diversi processi di lavorazione.
Domande frequenti
La Machine Control Unit (MCU) funge da cervello della macchina, elaborando il programma CNC e controllando i movimenti dei componenti della macchina. Garantisce che le istruzioni di programmazione siano eseguite in modo accurato.
Il sistema di azionamento utilizza servomotori e viti a sfere per controllare con precisione il movimento lungo gli assi. Questo sistema assicura che la macchina muova l'utensile da taglio con precisione per produrre la forma desiderata sul pezzo in lavorazione.
I dispositivi di input consentono agli operatori di immettere istruzioni di programmazione e di interagire con la macchina CNC. Sono essenziali per impostare la macchina e regolare le operazioni durante la lavorazione.
I sensori nel sistema di feedback forniscono dati in tempo reale sullo stato della macchina. Aiutano l'MCU a effettuare regolazioni durante la lavorazione, garantendo precisione e prevenendo errori.
Grazie alla comprensione del diagramma a blocchi CNC, gli operatori possono vedere come i componenti lavorano insieme. Questa conoscenza aiuta nella risoluzione dei problemi, nell'ottimizzazione delle operazioni e nel miglioramento dell'efficienza.
Dai potenza ai tuoi progetti con i nuovi PLC originali Omron, Mitsubishi e Schneider, disponibili in magazzino e pronti da subito!
Conclusione
- Le macchine CNC sono composte da diversi componenti chiave che lavorano in armonia.
- L'unità di controllo macchina è l'unità di elaborazione centrale che dirige tutte le operazioni.
- Il sistema di azionamento e la macchina utensile modellano il pezzo con precisione.
- Dispositivi di input e sistemi di feedback consentono il controllo e il monitoraggio della macchina.
- La conoscenza di ogni parte consente un migliore funzionamento e una migliore manutenzione della macchina CNC.
Acquisendo una conoscenza completa delle parti di una macchina CNC, gli operatori possono aumentare la produttività e produrre parti di alta qualità. Questa conoscenza è fondamentale nell'ambiente di produzione odierno, dove precisione ed efficienza sono fondamentali.
