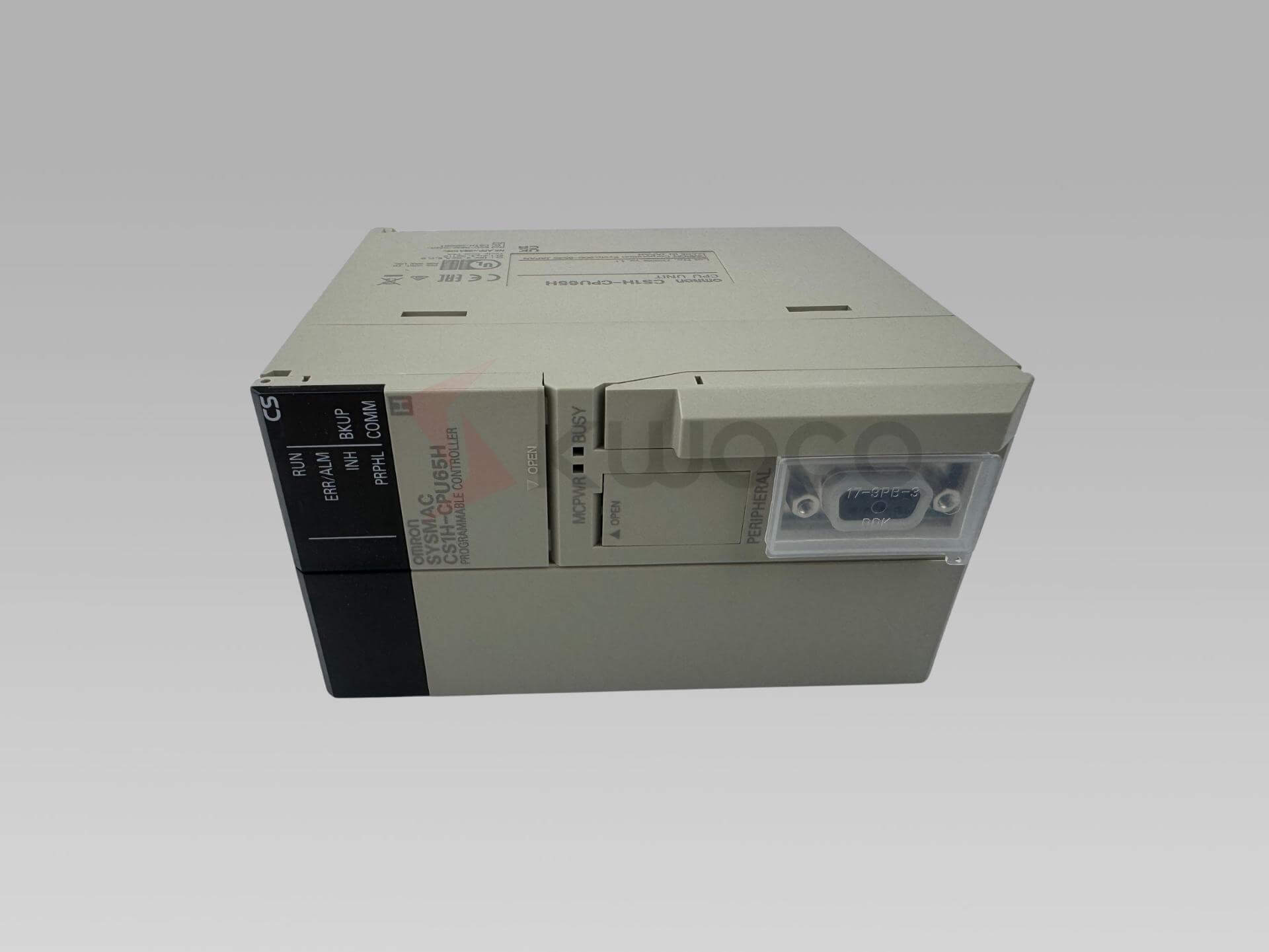

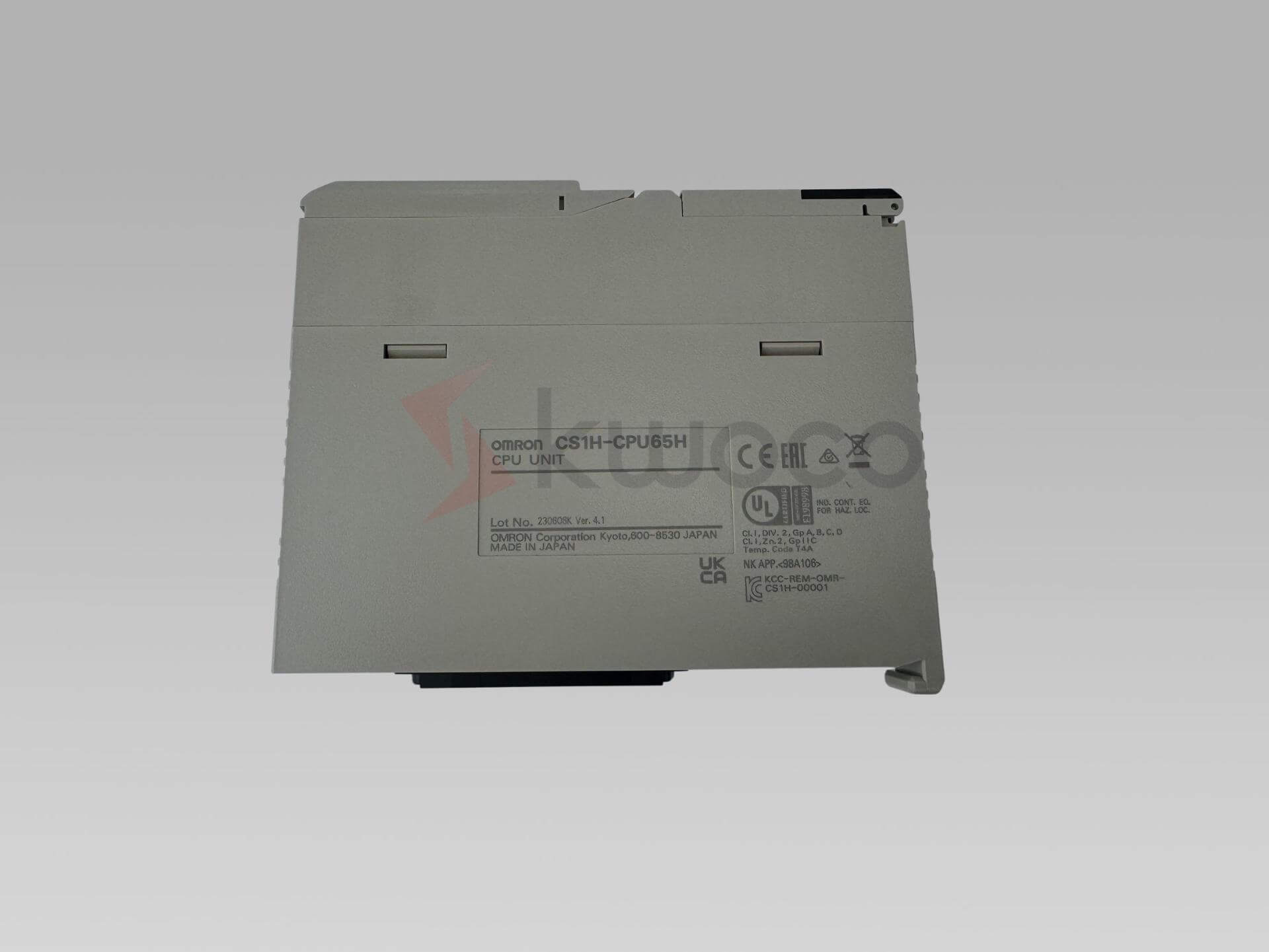

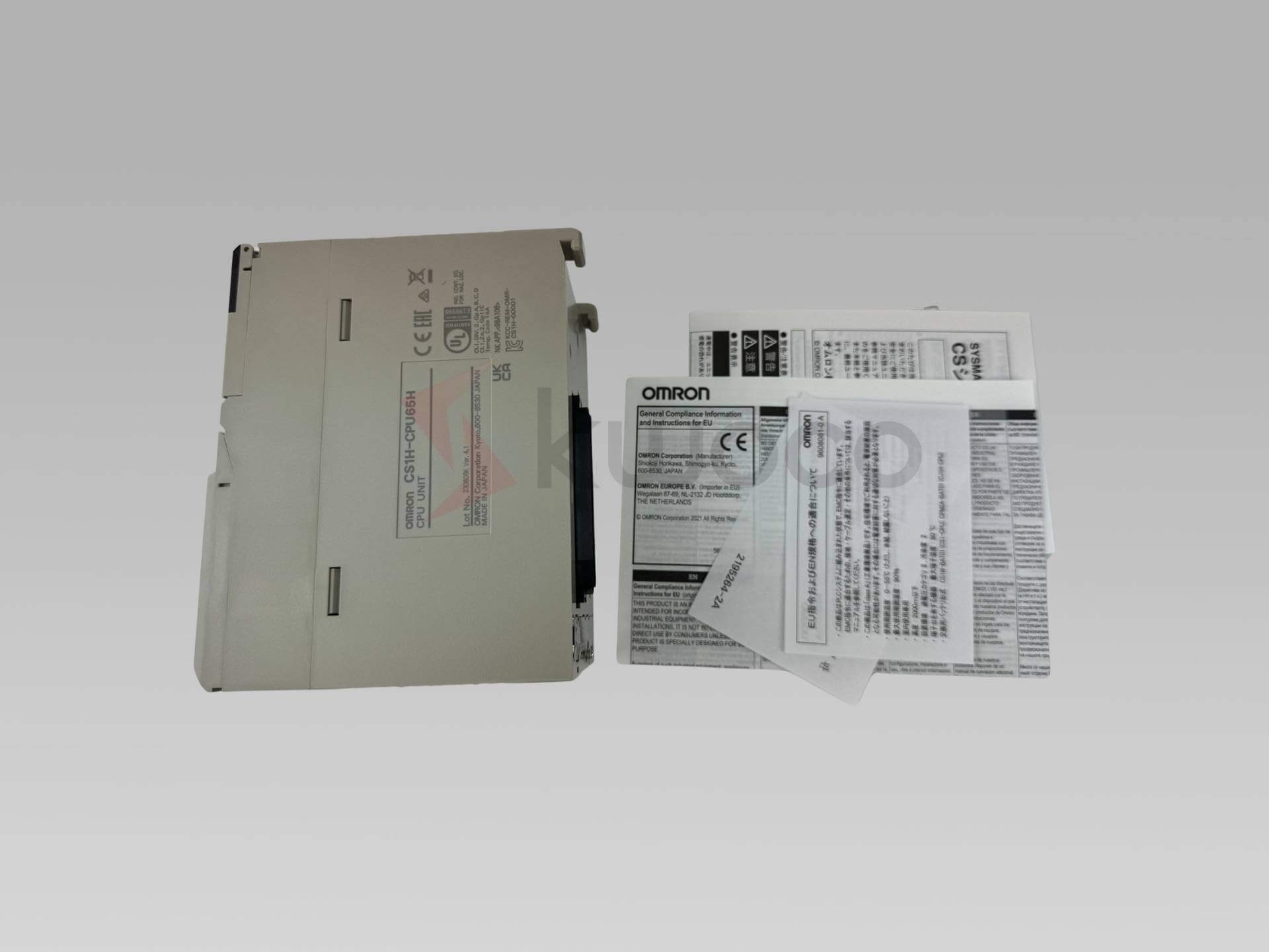

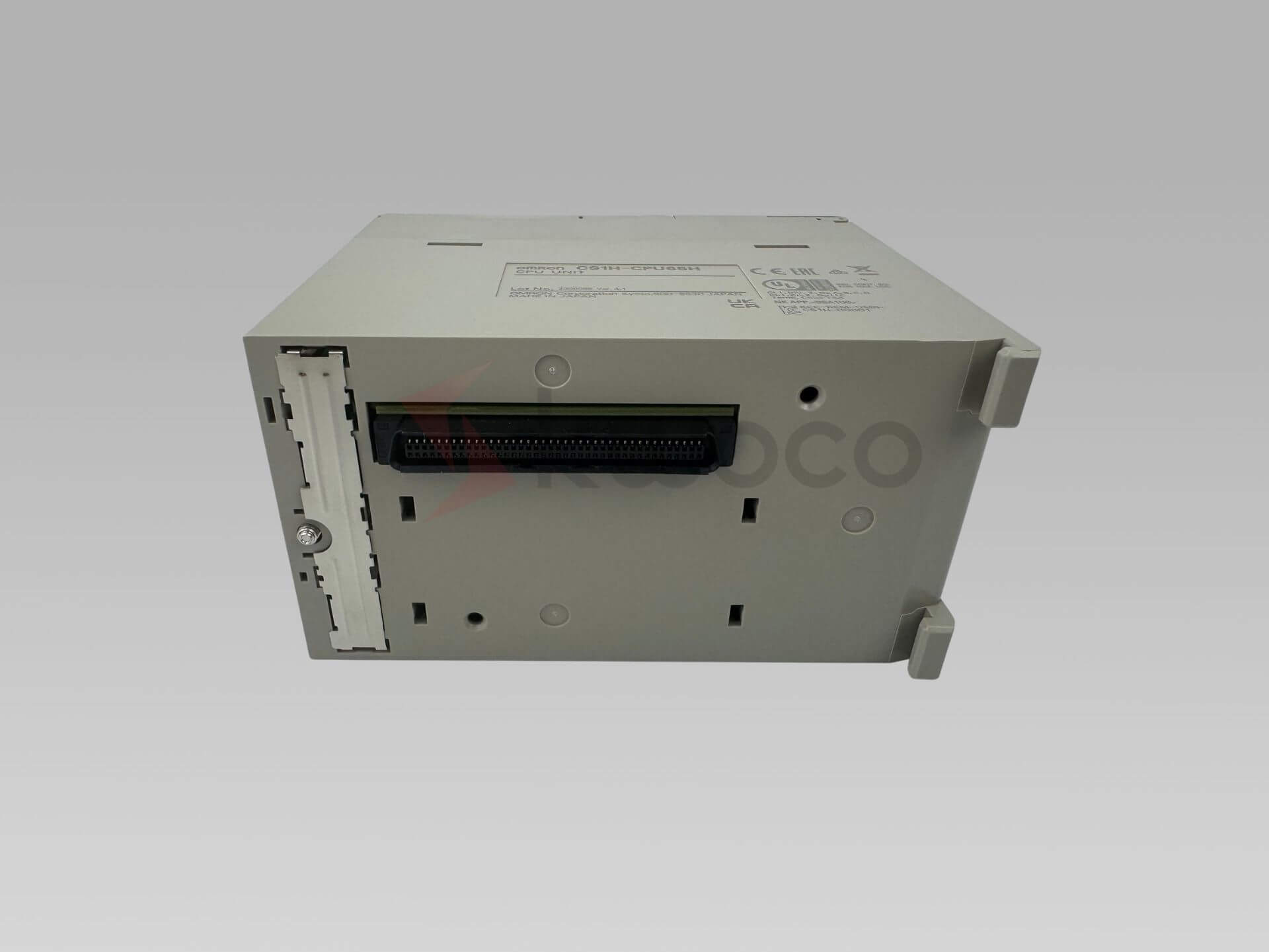

Omron CS1H-CPU65H nagy teljesítményű PLC CPU egység
CPU egység beépített perifériaporttal és RS-232C porttal, 60 ezer lépéses programozási kapacitással, 128 ezer szavas adatmemóriával (DM: 32 ezer szó, EM: 32 ezer szó × 3 csoport), max. 5120 I/O bittel, 0,02 µs LD utasításfeldolgozási sebességgel, akár 7 bővítőállvánnyal, flash memória elem nélküli biztonsági mentéssel, opcionális memóriakártyákkal és belső kártyákkal, beleértve a soros kommunikációs kártyákat is.
* Ne találgasson. A szükséges válaszokat közvetlenül csapatunktól kapja meg.
Főbb jellemzők és műszaki adatok
Egy rack alapú programozható logikai vezérlő, amely 5120 I/O bitet tartalmaz, mindössze 0,02 µs alatt végrehajtja a létradiagramos utasításokat, és villogás nélkül akár hét bővítőrackig skálázható.
A CS1H-CPU65H automatikusan tárolja a program- és rendszerparamétereket egy nem felejtő flash memóriában – nincs szükség elemre, nincs adatvesztés kockázata. Zökkenőmentesen integrálódik a CX-One szoftvercsomaggal, több mint 200 kompatibilis egységtípust támogat, és minden nagyobb ipari hálózathoz csatlakozik.
| Specifikáció | Részletek |
|---|---|
| Modell | CS1H-CPU65H |
| I/O bitek (maximum) | 5,120 |
| Programkapacitás | 60 ezer lépés |
| Adatmemória kapacitása | 128 000 szó (DM: 32 000 szó, EM: 32 000 szó × 3 bank) |
| LD utasításfeldolgozási sebesség | 0,02 µs |
| Beépített portok | Periféria port és RS-232C port |
| Bővítőállványok (max.) | 7 |
| Belső energiafogyasztás | 820 mA |
| Memória biztonsági mentése | Nem felejtő flash memória (elemmentes) |
| Ellenőrzési módszer | Tárolt program |
| I/O vezérlési módszer | Ciklikus szkennelés és azonnali feldolgozás |
| Programozási nyelv | Létradiagram, IEC 61131-3 Strukturált szöveg |
| Állandó ciklusidő | 1–32 000 ms |
| Maximális bővítőkábel hossza | Összesen 12 méter |
| Opcionális kiegészítők | Memóriakártyák (akár 64 MB-ig), belső kártyák (soros kommunikációs kártyák) |
| Súly | Legfeljebb 400 g |
Miért vezető a CS1H-CPU65H az ipari automatizálásban?
Az Omron cs1h-cpu65h platformja következetesen felülmúlja kategóriájában az alternatívákat, mivel az Omron valódi gyártási szintű igényeket szem előtt tartva tervezte. Támogatja az 1 és 32 000 ms közötti állandó ciklusidőt, így biztosítja alkalmazásának a szükséges időzítési pontosságot – a gyors, diszkrét vezérlési szekvenciáktól a lassabb, stabilabb folyamathurkokig.
Nagy memóriakapacitás igényes automatizálási programokhoz
A nagy gépek összetett kódot futtatnak. A CS1H-CPU65H közvetlenül ezt a problémát kezeli, összesen 128 ezer szavas memóriakapacitással – amely 32 ezer szavas DM és 32 ezer szavas × 3 EM bankra oszlik –, valamint 60 ezer lépésnyi program tárolására alkalmas. Ez több mint elegendő hely a többzónás szekvenciavezérléshez, a mozgásprofilokhoz, az adatnaplózáshoz és a receptkezeléshez, mindezt párhuzamosan futtatva.
Rugalmas rack- és hátlapkonfiguráció nagyméretű rendszerekhez
A CS1H-CPU65H egyik kiemelkedő tervezési jellemzője, hogy milyen könnyedén kezeli a fizikai bővítést. A cs1h platform akár 7 bővítőállványt is támogat, amelyek a fő CPU-állványhoz csatlakoznak, akár 12 méter hosszú bővítőkábelekkel, amelyek könnyedén áthatolnak a vezérlőszekrényen vagy a létesítményen. Minden rack a saját hátlapjára szerelhető, így egy szervezett hardverstruktúrát hoz létre, amely leegyszerűsíti az üzembe helyezést, a dokumentációt és a szervizelést.
Fejlett kommunikáció DeviceNet, Controller Link és Ethernet segítségével
A CS1H-CPU65H alapfelszereltségként beépített perifériaporttal és RS-232C porttal rendelkezik, így a kicsomagolás után azonnal programozhat és kommunikálhat a gazdagépekkel. Innentől kezdve a rendszer kommunikációs lehetőségei széleskörűen és tisztán bővülnek.
Telepítsen egy opcionális belső panelt soros kommunikációs portok – RS-422A/485 – hozzáadásához többdropos eszközhálózatokhoz, ahol a szabványos RS-232C nem elegendő. Adjon hozzá egy buszegységet a DeviceNet-hez való csatlakozáshoz, lehetővé téve a terepi szintű eszközkezelést több száz érzékelő és működtető csomóponton keresztül.
Gyakran Ismételt Kérdések
A CS1H-CPU65H akár 5120 I/O bitet is támogat a CPU-rackben és az összes csatlakoztatott bővítőrackben. Akár hét rack csatlakoztatásával összesen akár 80 I/O és speciális funkciójú egység is elhelyezhető – így ideális nagyméretű, sűrűn műszerezett gépekhez.
Nem. Az Omron beépített flash memóriával építette a CS1H-CPU65H-t, amely automatikusan biztonsági másolatot készít a felhasználói programról és a rendszerparaméterekről. Nincs szükség karbantartásra vagy cserére, ami csökkenti a hosszú távú karbantartási költségeket, és kiküszöböli a konfiguráció elvesztésének kockázatát váratlan áramkimaradás esetén.
A CS1H-CPU65H alapértelmezés szerint perifériaporttal és RS-232C porttal rendelkezik. Az opcionális belső kártyákkal és CPU buszegységekkel DeviceNet, Controller Link, Ethernet és további RS-422/485 soros kommunikációs modulokat is hozzáadhat. Az Omron CX-One szoftvercsomagja egyetlen környezetben konfigurálja az összes hálózatot.
Igen. A CS1 rackre szerelt kompatibilis CPU buszegységeken keresztül a CS1H-CPU65H támogatja a MECHATROLINK-II szervokoordinációt és az 1 tengelyes pozícióvezérlést. Természetes módon illeszkedik az Omron szervohajtás-termékcsaládjaihoz, így kiváló központtá válik a többtengelyes gépvezérléshez.
