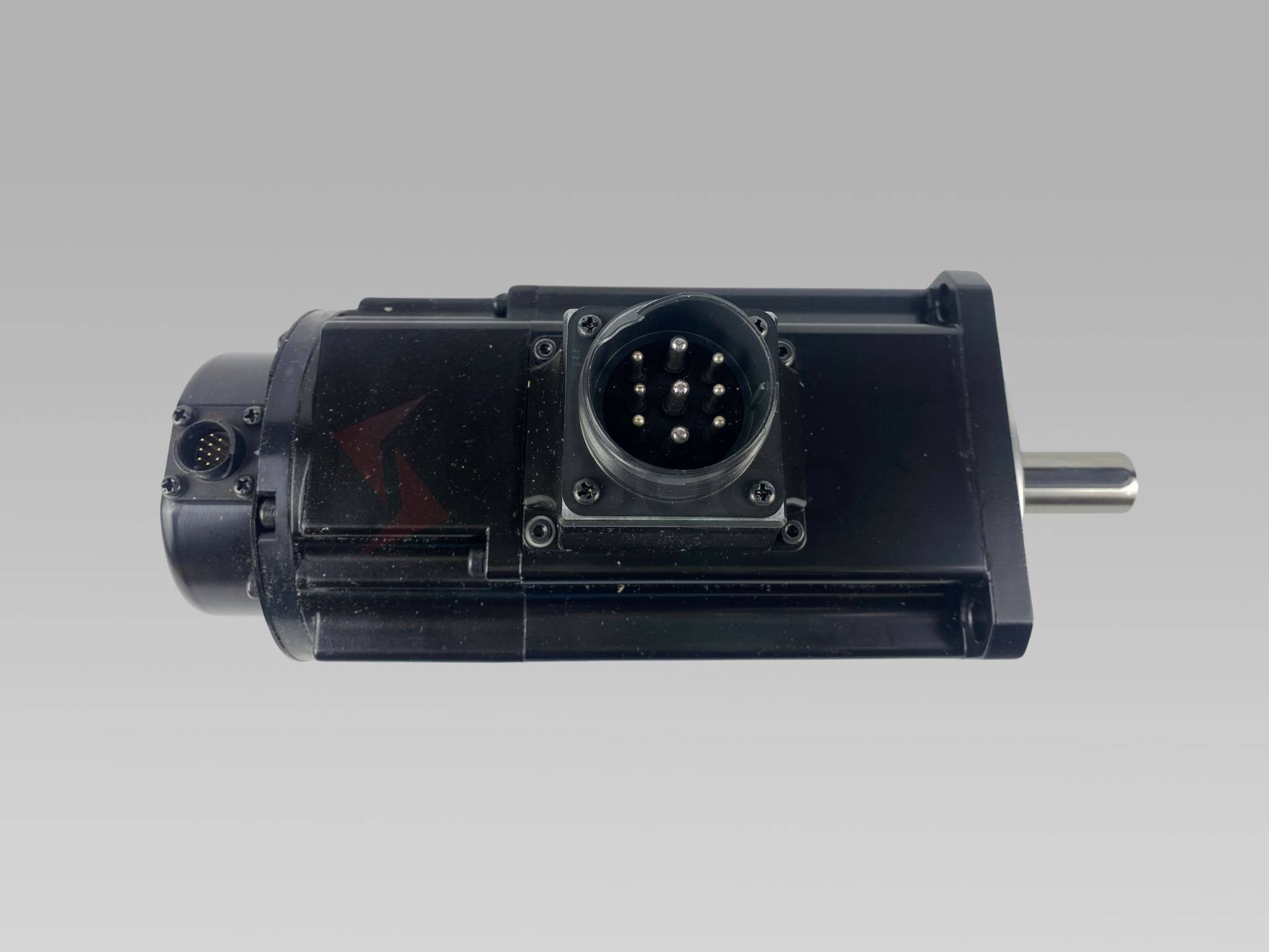

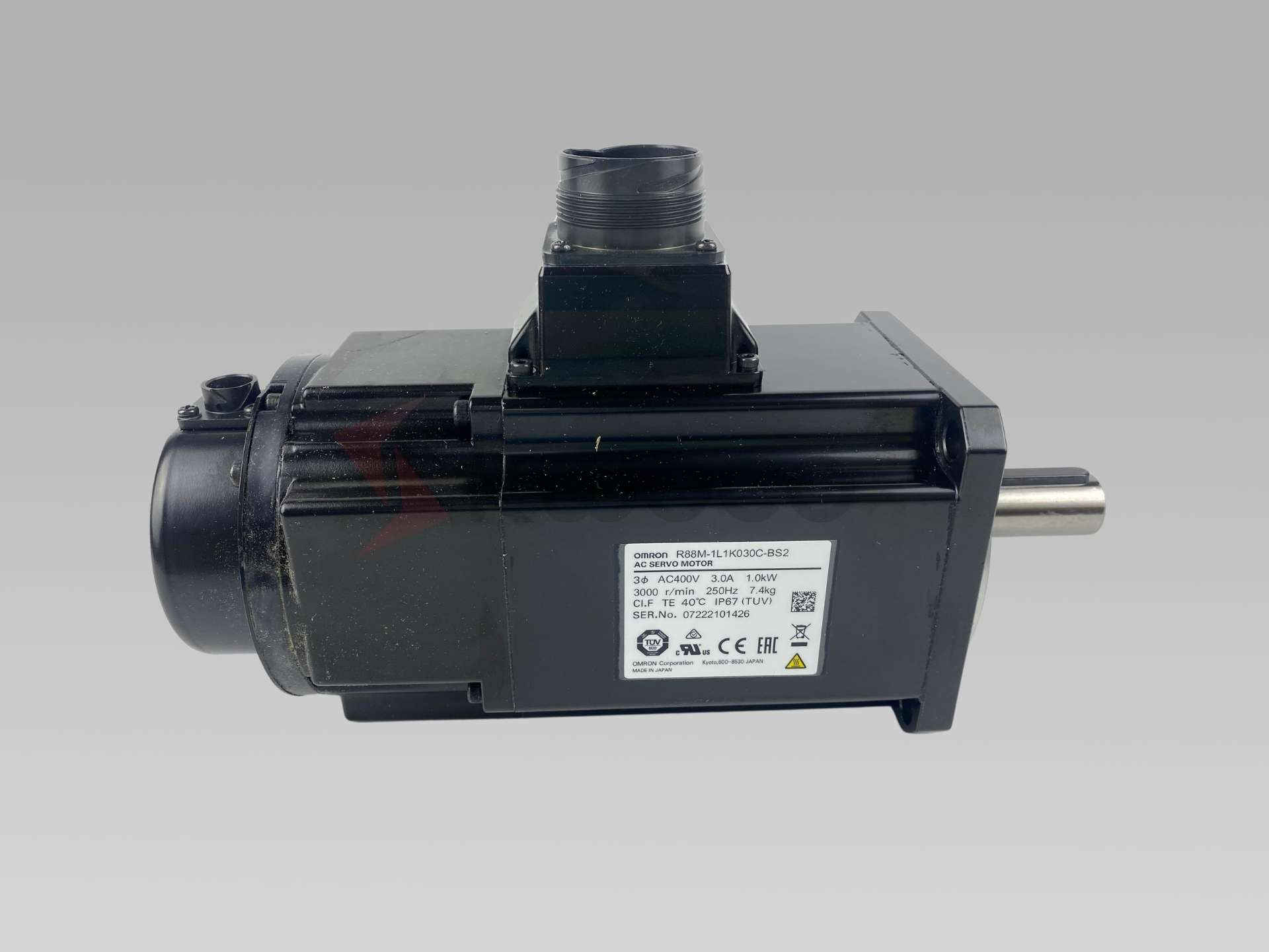

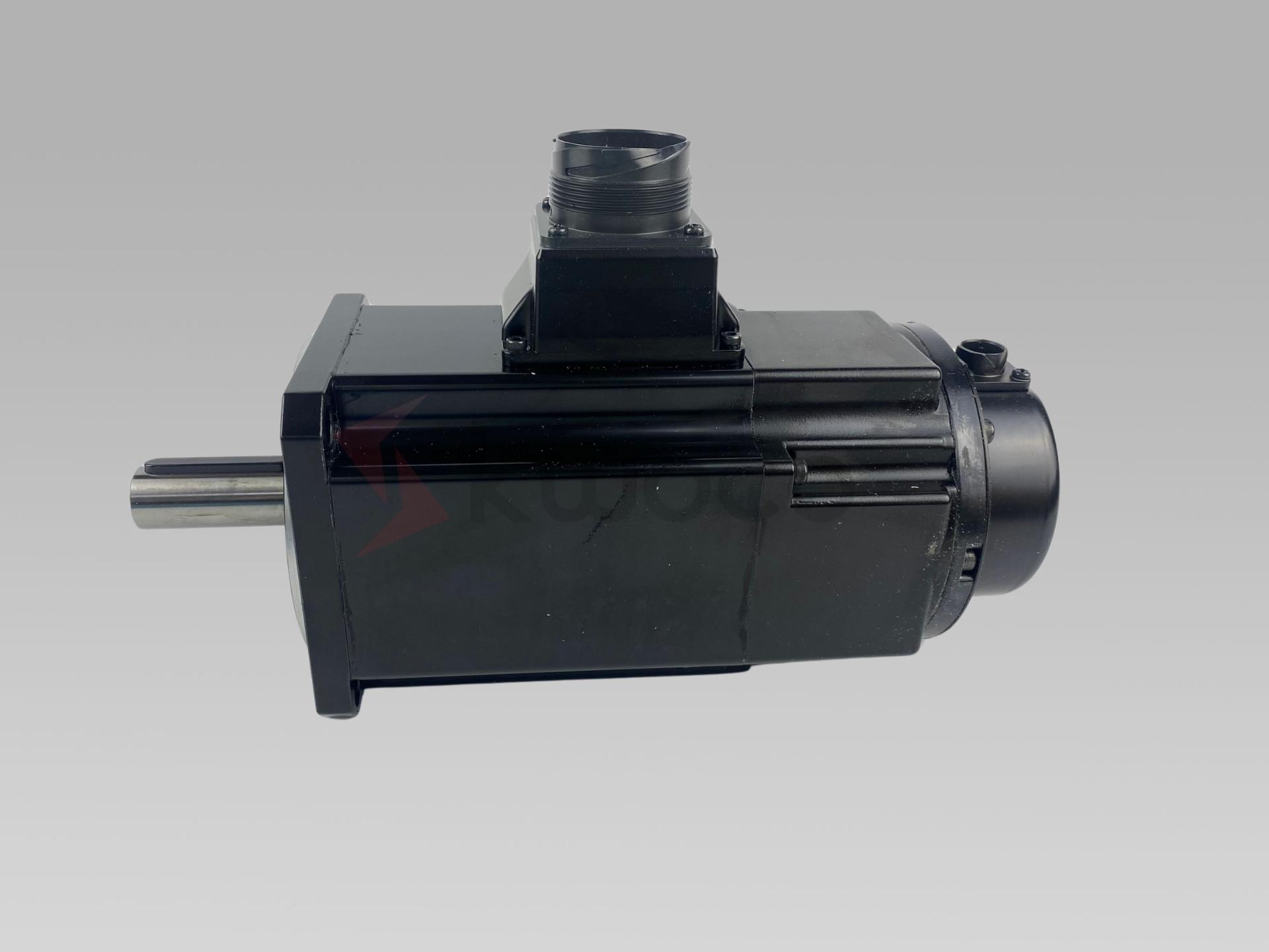

Servomoteur CA hautes performances Omron R88M-1L1K030C-BS2 1 kW
Servomoteur à courant alternatif avec joint d'huile, extrémité d'arbre à clavette (avec taraud) et frein de maintien intégré, puissance nominale de 1,0 kW, couple nominal de 3,18 N·m, vitesse nominale de 3 000 tr/min, tension d'alimentation de 400 VCA, codeur incrémental 23 bits, faisant partie de la série R88M-1, compatible avec les servomoteurs R88D-1SN[]-ECT.
Principales caractéristiques et spécifications techniques
Boostez vos projets d'automatisation avec l'Omron R88M-1L1K030C-BS2, un servomoteur CA 1S robuste conçu pour les applications de contrôle de mouvement exigeantes. Ce moteur puissant de 1 kW, fonctionnant sous une tension d'alimentation de 400 VCA et délivrant un couple précis de 3,18 Nm à 3 000 tr/min, est conçu pour une fiabilité et des performances exceptionnelles. L'intégration d'une clavette et d'un arbre taraudé améliore encore sa polyvalence pour diverses interfaces mécaniques.
| Fonctionnalité | Spécification |
|---|---|
| Modèle | R88M-1L1K030C-BS2 |
| Série | Série 1S (R88M-1) |
| Type de moteur | Servomoteur à courant alternatif |
| Puissance nominale | 1,0 kW |
| Couple nominal | 3,18 N·m |
| Couple max. | 11,1 N·m |
| Vitesse nominale | 3000 tr/min |
| Vitesse max. | 6000 tr/min |
| Tension d'alimentation | 400 VCA |
| Encodeur | Codeur incrémental 23 bits |
| Frein | Frein de maintien intégré (24 V CC) |
| extrémité de l'arbre | Arbre droit avec rainure de clavette et taraud |
| Joint d'huile | Compris |
| Servomoteur compatible | R88D-1SN10F-ECT, R88D-1SN15F-ECT (exemple, vérifier la correspondance exacte) |
| Structure de protection | IP65 (hors ouverture de l'arbre et connecteur de câble) |
Plongée plus profonde : Spécifications et avantages du R88M-1L1K030C-BS2
Les spécifications détaillées du R88M-1L1K030C-BS2 révèlent pourquoi il est le choix privilégié des ingénieurs. Ce servomoteur CA ne se contente pas de fournir une puissance brute, il offre une puissance contrôlée et efficace. Sa puissance nominale de 1 kW est parfaitement équilibrée grâce à son codeur haute résolution, garantissant la précision de chaque mouvement. Pour les automatisations complexes, une telle précision n'est pas un luxe, mais une nécessité.
Pensez aux applications nécessitant une accélération et une décélération rapides. Le R88M-1L1K030C-BS2 excelle dans ce domaine, offrant la réactivité nécessaire aux opérations de pick-and-place à grande vitesse ou aux trajectoires d'outils complexes. Sa compatibilité avec les systèmes PLC Omron permet une intégration transparente dans des architectures d'automatisation plus larges, renforçant ainsi son utilité. Cette approche globale de la conception garantit des performances constantes du produit sous diverses contraintes opérationnelles.
Le rôle critique du frein dans le servomoteur à courant alternatif Omron
Pourquoi le frein intégré du servomoteur Omron R88M-1L1K030C-BS2 est-il si crucial ? Dans de nombreuses applications industrielles, notamment celles impliquant des charges verticales ou nécessitant un maintien stable en cas de coupure de courant, un frein de maintien fiable est indispensable. Il empêche tout mouvement indésirable, renforce la sécurité et protège les équipements et matériaux précieux. Le frein de ce servomoteur garantit la sécurité de votre charge, même en cas de coupure de courant imprévue.
Imaginez un bras robotisé tenant un composant fragile ou un actionneur vertical positionnant un outil lourd. Sans frein efficace, le système pourrait dériver ou tomber, entraînant des dommages ou des risques pour la sécurité. La série R88M-1, incluant ce servomoteur CA 1S spécifique, répond à ce problème en intégrant un mécanisme de freinage robuste. Cette caractéristique, combinée à un contrôle précis, en fait un élément clé pour des applications de servomoteurs fiables et sûres.
Comprendre la fonction clé et robinet de ce produit R88M-1

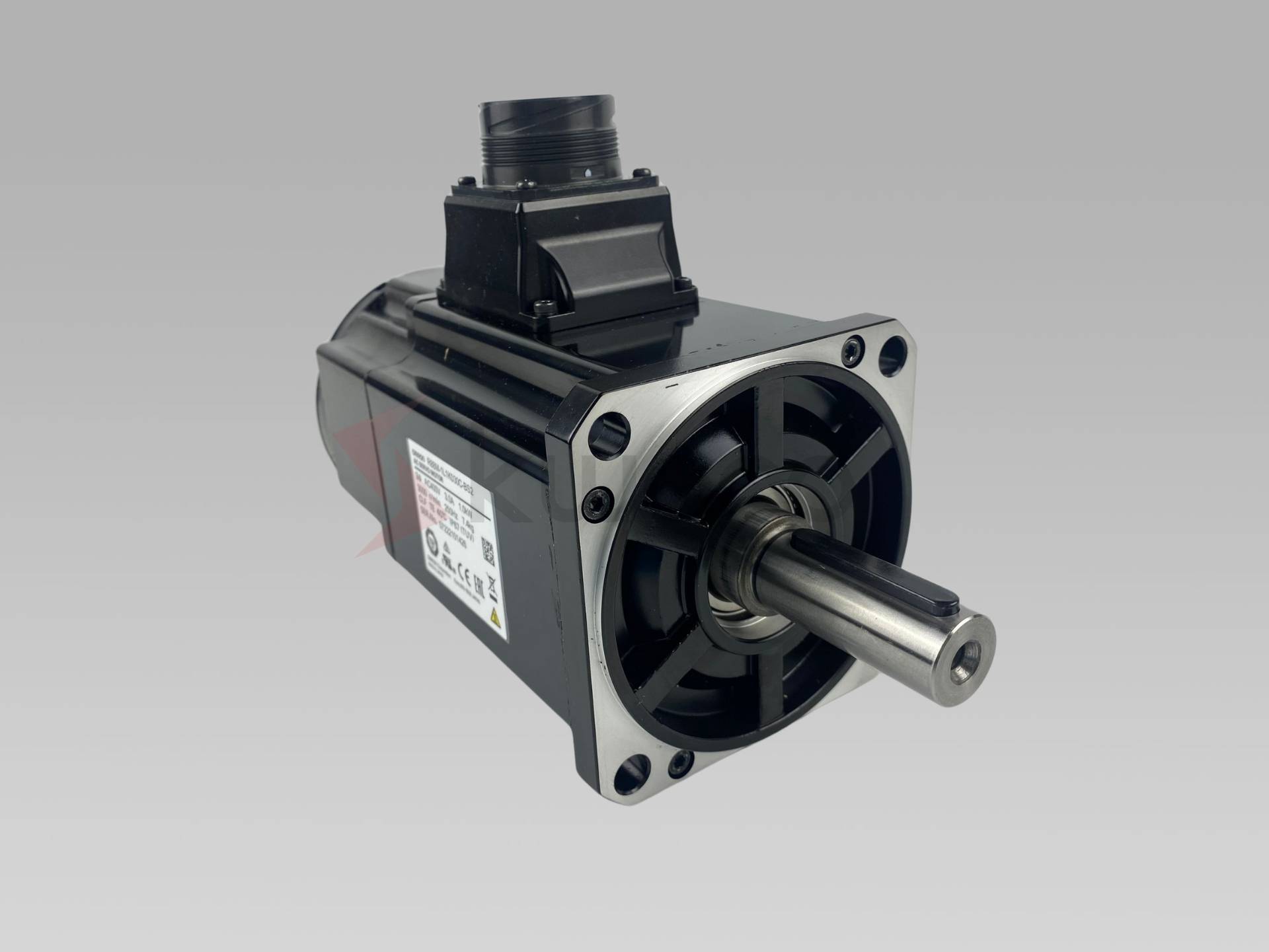

Le R88M-1L1K030C-BS2 est équipé d'un arbre avec clavette et taraud. Qu'est-ce que cela signifie pour vous ? La rainure de clavette assure une connexion mécanique sûre et antidérapante à votre charge ou à votre réducteur, garantissant une transmission efficace du couple. Ceci est essentiel pour les applications soumises à des charges dynamiques élevées, où une simple adhérence par friction peut s'avérer inefficace. L'extrémité taraudée de l'arbre offre une flexibilité de montage supplémentaire, permettant une fixation directe des composants ou une intégration simplifiée dans divers assemblages mécaniques.
Cet élément de conception bien pensé simplifie le processus d'intégration mécanique, vous faisant gagner du temps et réduisant potentiellement le recours à des adaptateurs personnalisés. C'est l'un des détails qui illustrent l'engagement d'Omron à créer des composants d'automatisation conviviaux et polyvalents. Ce produit est conçu pour une utilisation facile sans compromis sur les performances, ce qui en fait un choix pratique pour relever divers défis d'ingénierie.
Optimisez votre investissement : accessoires et écosystème Omron
Pour tirer le meilleur parti de votre R88M-1L1K030C-BS2, pensez aux accessoires compatibles et à la gamme plus large Omron Écosystème. Ce servomoteur est conçu pour fonctionner en parfaite harmonie avec les servovariateurs R88D-1SN[]-ECT d'Omron, garantissant des performances optimisées et une configuration simplifiée. L'utilisation de composants adaptés garantit une parfaite adéquation entre les protocoles de communication, les caractéristiques de puissance et les boucles de régulation.
De plus, Omron propose une gamme complète de câbles, de connecteurs et d'outils logiciels simplifiant l'installation, la mise en service et la maintenance. Investir dans une solution Omron signifie que vous n'achetez pas seulement un composant ; vous accédez à une assistance complète et à un système conçu pour la synergie. Cette intégration s'étend à d'autres produits d'automatisation, tels que Automates programmables, qui sont essentiels pour le contrôle global et le séquençage de la machine.
Fiche technique du produit Omron R88M-1L1K030C-BS2
Questions fréquemment posées
Ce servomoteur CA est idéal pour les applications exigeant une précision, une vitesse et un couple élevés, telles que la robotique, les machines d'emballage, les machines à commande numérique, les systèmes de manutention et les lignes d'assemblage automatisées. Son frein intégré le rend particulièrement adapté aux axes verticaux ou aux applications nécessitant un maintien de charge.
Le R88M-1L1K030C-BS2 est conçu pour être associé aux servovariateurs Omron de la série 1S, notamment les modèles R88D-1SN[]-ECT (par exemple, R88D-1SN10F-ECT ou R88D-1SN15F-ECT, selon les exigences système). Vérifiez toujours la compatibilité avec la documentation Omron la plus récente.
En règle générale, les servomoteurs et variateurs sont vendus séparément de leurs câbles de connexion, car la longueur et le type de câble varient selon l'application. Nous pouvons toutefois fournir les câbles d'alimentation et d'encodeur nécessaires. Veuillez préciser vos besoins lors de votre demande.
La « clavette » désigne une rainure sur l'arbre, conçue pour recevoir une clavette mécanique assurant une liaison sûre et positive avec une poulie, un engrenage ou un accouplement. Le « taraud » désigne un trou fileté à l'extrémité de l'arbre, permettant de fixer des composants ou de tirer l'arbre dans un alésage serré. Cette combinaison offre une interface mécanique robuste et polyvalente.
