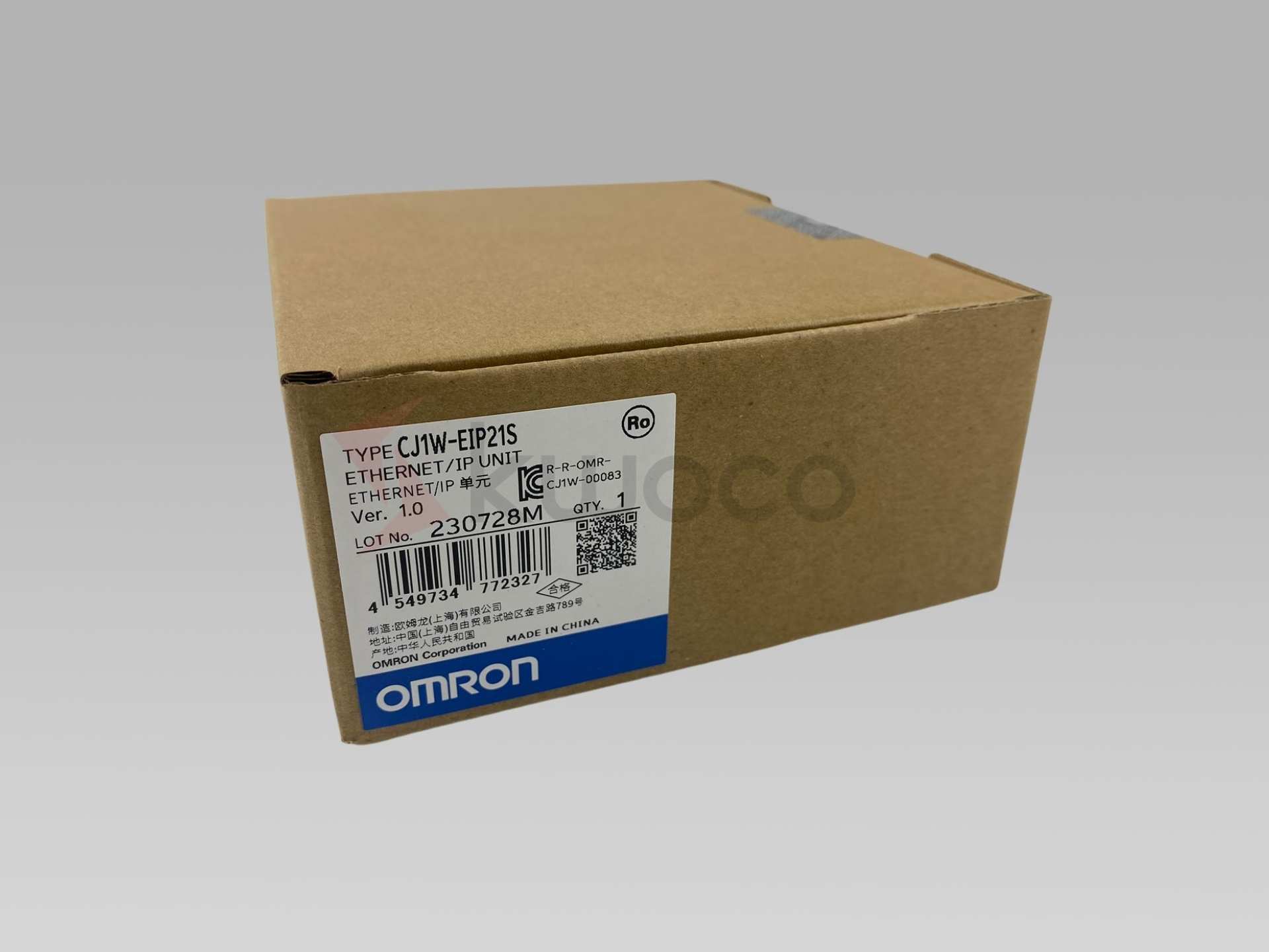

Omron CJ1W-EIP21S Fast EtherNet/IP SPS-Einheit auf Lager
EtherNet/IP-Einheit für CJ-Serie, 100Base-TX, 1 x RJ45-Buchse, unterstützt CIP, FINS/UDP und FINS/TCP.
* Benötigen Sie weitere Informationen? Unser Team hilft Ihnen gerne weiter – fragen Sie einfach!
Hauptmerkmale und technische Daten
Die EtherNet/IP-Einheit CJ1W-EIP21S von Omron ist die perfekte Lösung zur Leistungserweiterung Ihres SPS-Systems. Dieses Modul ermöglicht einen schnellen und mühelosen Datenaustausch zwischen Geräten.
Diese leistungsstarke Erweiterungseinheit von Omron vereinfacht Ihre Automatisierungsprojekte. Mithilfe der Tag Data Link-Funktion können Sie E/A-Daten zwischen Steuerungen austauschen, ohne eine einzige Zeile komplexen Kommunikationscode schreiben zu müssen. Das spart Ihnen wertvolle Entwicklungszeit und reduziert das Fehlerrisiko.
| Besonderheit | Detail |
|---|---|
| Produktkategorie | EtherNet/IP-Kommunikationseinheit |
| Hersteller | Omron Industrielle Automatisierung |
| Kompatible SPS-Serien | CJ-Serie (CJ1M, CJ1G/H, CJ2M, CJ2H) |
| Kommunikationsanschluss | 100BASE-TX / 10BASE-T (Twisted-Pair-Kabel) |
| Max. Verbindungen | 64 (für Tag-Datenlinks) |
| Tag-Datenverbindungskapazität | 252 Wörter (4.032 Bytes) Senden, 252 Wörter (4.032 Bytes) Empfangen |
| Unterstützte Protokolle | EtherNet/IP (CIP-Messaging und Tag-Datenverbindungen) |
| Konfigurationssoftware | Netzwerkkonfigurator (in CX-One enthalten) |
| Montage | Kann am CPU-Rack oder Erweiterungsrack montiert werden |
Ermöglichen Sie einen nahtlosen Datenaustausch mit Tag-Datenlinks
Das beste Feature des CJ1W-EIP21S ist die Möglichkeit, Tag-Datenverbindungen zu nutzen. Diese Funktion verändert die Kommunikation Ihrer SPS. Anstatt komplizierte Kontaktplanlogik für das Senden und Empfangen von Daten zu schreiben, konfigurieren Sie einfach die Tags, die Sie freigeben möchten, mit der Network Configurator-Software. Die restliche Kommunikation übernimmt das Gerät automatisch im Hintergrund.
Einfache SPS-Integration und Produktkonfiguration
Das CJ1W-EIP21S ist ein Erweiterungsmodul, das wie jede andere E/A-Einheit direkt auf einer SPS-Backplane der Omron CJ-Serie montiert wird. Es versorgt die CPU mit Strom und kommuniziert direkt über das Rack mit der CJ2M-CPU oder anderen CPUs der CJ-Serie. Diese enge Integration sorgt für ein sauberes und effizientes Design.
Die Konfiguration erfolgt mit dem intuitiven Netzwerkkonfigurationstool, das Teil der Omron CX-One Software Suite ist. Diese Software bietet eine grafische Oberfläche zum Festlegen der IP-Adresse, Konfigurieren von Tag-Datenverbindungen und Verwalten aller Geräte im Ethernet-Netzwerk. Sie müssen kein Netzwerkexperte sein, um ein leistungsstarkes Kommunikationssystem aufzubauen.
Zugriff auf detaillierte Gerätestatus- und Diagnoseinformationen
Der CJ1W-EIP21S bietet Ihnen einfachen Zugriff auf detaillierte Diagnoseinformationen. Sie können den Netzwerkstatus überwachen, auf Kommunikationsfehler prüfen und den Zustand jeder Verbindung direkt von Ihrer SPS oder HMI aus einsehen.
Dieses Gerät verfügt über integrierte Statusanzeigen für eine schnelle visuelle Überprüfung. Für einen genaueren Einblick können Sie auf spezielle Speicherbereiche der SPS zugreifen, um detaillierte Statuscodes und Kommunikationszykluszeiten anzuzeigen. So können Sie Probleme schnell finden und beheben und Ausfallzeiten minimieren.
Omron CJ1W-EIP21S Produktdatenblatt
Häufig gestellte Fragen
Der CJ1W-EIP21S ist für die SPS-Familie der CJ-Serie von Omron konzipiert. Dazu gehören die CPU-Einheiten CJ1M, CJ1G, CJ1H, CJ2M und CJ2H.
Ja, Sie benötigen die Omron Network Configurator Software. Dieses Tool ist Teil der CX-One Automatisierungssoftware-Suite und vereinfacht die Einrichtung der Netzwerk- und Tag-Datenverbindungen.
Das S-Modell, CJ1W-EIP21S, ist die neuere Version mit verbesserten Funktionen und höherer Leistung. Es wird für alle neuen Anwendungen empfohlen. Weitere Informationen finden Sie unter Offizielle Anweisungen von Omron
Ja. Sofern das Drittanbietergerät Standard-EtherNet/IP mit tagbasierter Kommunikation unterstützt, können Sie es an das CJ1W-EIP21S anschließen. Dies macht es zu einer flexiblen Lösung für Systeme verschiedener Anbieter. Für einfachere Verbindungen können Sie auch eine RS-232C-Optionskarte vom Typ CP1W-CIF01 von Omron in Betracht ziehen.
