Înțelegerea Sinking vs. Sourcing în sistemele PLC
În acest blog, vom descompune pas cu pas conceptul de scufundare și aprovizionare, explicând semnificația, aplicațiile și exemplele practice ale acestuia pentru a vă ajuta să stăpâniți acest aspect esențial al PLC-uri.
Cuprins

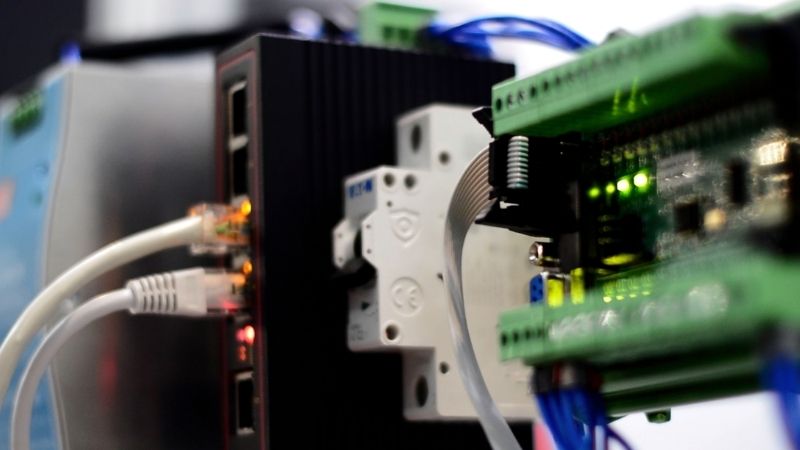

Ce sunt Sinking și Sourcing în PLC-uri?
Scufundarea și aprovizionarea descriu direcția fluxului de curent între dispozitive dintr-un sistem PLC. Acești termeni se aplică în mod specific circuitelor DC și nu sunt relevanți pentru circuitele AC. La scufundare, curentul curge într-un dispozitiv de la sarcină, în timp ce la sursă, curentul curge dintr-un dispozitiv către sarcină. Înțelegerea acestei diferențe este crucială atunci când selectați modulele de intrare și ieșire pentru sistemul dumneavoastră PLC.
Intrări PLC digitale: elemente de bază
Modulele de intrare PLC interfață cu dispozitivele care trimit semnale binare (ON/OFF). Aceste module procesează semnalele de la comutatoare, senzori sau butoane pentru a determina starea dispozitivelor de câmp conectate. Intrările digitale sunt clasificate astfel:
- Surse intrări: Aceste module furnizează o tensiune pozitivă circuitului extern.
- Intrări de scufundare: Aceste module asigură o conexiune la masă pentru a finaliza circuitul.
Exemple de dispozitive de câmp pentru intrări PLC
- Butoane de apăsare: Butoanele Start/Stop generează semnale în funcție de faptul că sunt în mod normal deschise (NU) sau normal închise (NC).
- Comutatoare selectoare: Folosit pentru controlul în mai multe poziții, adesea văzut în aplicațiile de control al vitezei ventilatorului sau al motorului.
- Senzori de proximitate: Detectează prezența obiectelor fără contact fizic, emitând semnale binare pentru procesarea PLC.
Ieșiri PLC digitale: Dispozitive de control
PLC iese dispozitive de control precum motoare, încălzitoare sau solenoizi prin trimiterea de semnale binare bazate pe logica programului. Ieșirile pot fi, de asemenea, clasificate ca scufundare sau sursă, în funcție de cablarea și funcția lor:
- Surse de ieșiri: Furnizați curent dispozitivelor externe.
- Ieșiri de scufundare: Servește ca conexiune la pământ pentru circuitele externe.
Tipuri de ieșiri PLC digitale

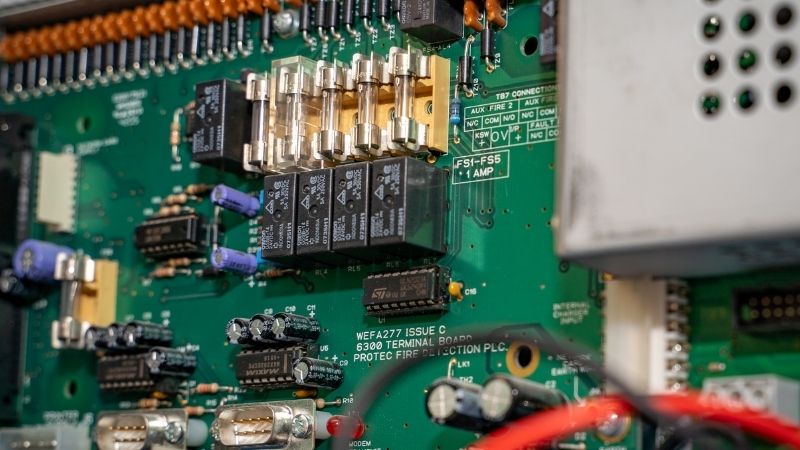

- Ieșiri releu: Universal pentru aplicații AC și DC, oferind flexibilitate cu viteze de comutare moderate.
- Ieșiri cu tranzistor: Ideal pentru comutarea rapidă în curent continuu, utilizat în mod obișnuit în circuite de iluminat sau de putere redusă.
- Ieșiri TRIAC: Proiectat special pentru sarcini de curent alternativ, cum ar fi lumini sau demaroare de motoare.
Exemple practice de scufundare și aprovizionare
Exemplul 1: Modul de intrare a aprovizionării cu un buton de oprire
În această configurație, modulul de intrare oferă o tensiune pozitivă, în timp ce butonul de oprire acționează ca un dispozitiv de scufundare, completând circuitul atunci când este apăsat.
Exemplul 2: Modul de ieșire de scufundare cu o sarcină de releu
Aici, modulul de ieșire oferă o conexiune la pământ, iar releul sursă de sarcină curent de la sursa de alimentare, asigurând funcționarea lină a circuitului.
Selectarea modulului corect de intrare sau de ieșire
Alegerea dintre modulele de absorbție și modulele de aprovizionare depinde de cerințele sistemului dvs.:
- Verificați polaritatea dispozitivelor din circuitul dvs.
- Luați în considerare compatibilitatea cu dispozitivele de teren.
- Evaluați cerințele de curent și tensiune pentru aplicația dvs.
Sfaturi de cablare pentru module de scufundare și aprovizionare
- Consultați diagramele producătorului pentru a identifica tipul de modul.
- Asigurați-vă alinierea corectă a polarității pentru a evita erorile de circuit.
- Testați sistemul după cablare pentru a verifica funcționalitatea dorită.
Alimentați-vă proiectele cu PLC Omron, Mitsubishi, Schneider nou-nouț, original – în stoc, gata acum!
Concluzie
Scufundarea și aprovizionarea în sistemele PLC sunt concepte esențiale pentru gestionarea fluxului de curent în modulele de intrare și ieșire digitale. Înțelegând diferențele și știind cum să le aplicați, puteți proiecta sisteme de control mai eficiente și mai fiabile. Indiferent dacă aveți de-a face cu butoane, senzori sau relee, aceste cunoștințe vă asigură că configurarea PLC-ului dumneavoastră funcționează perfect.
