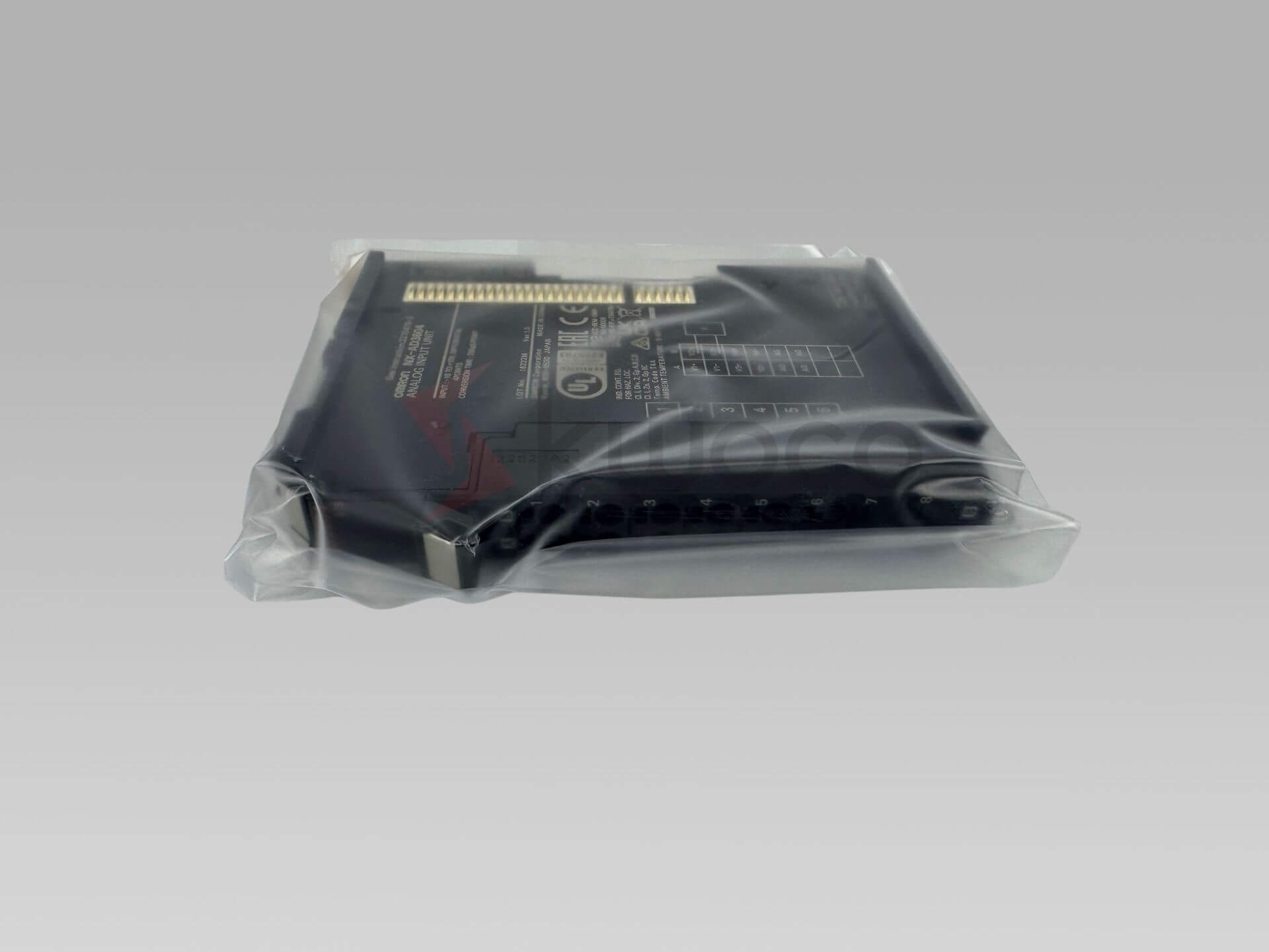

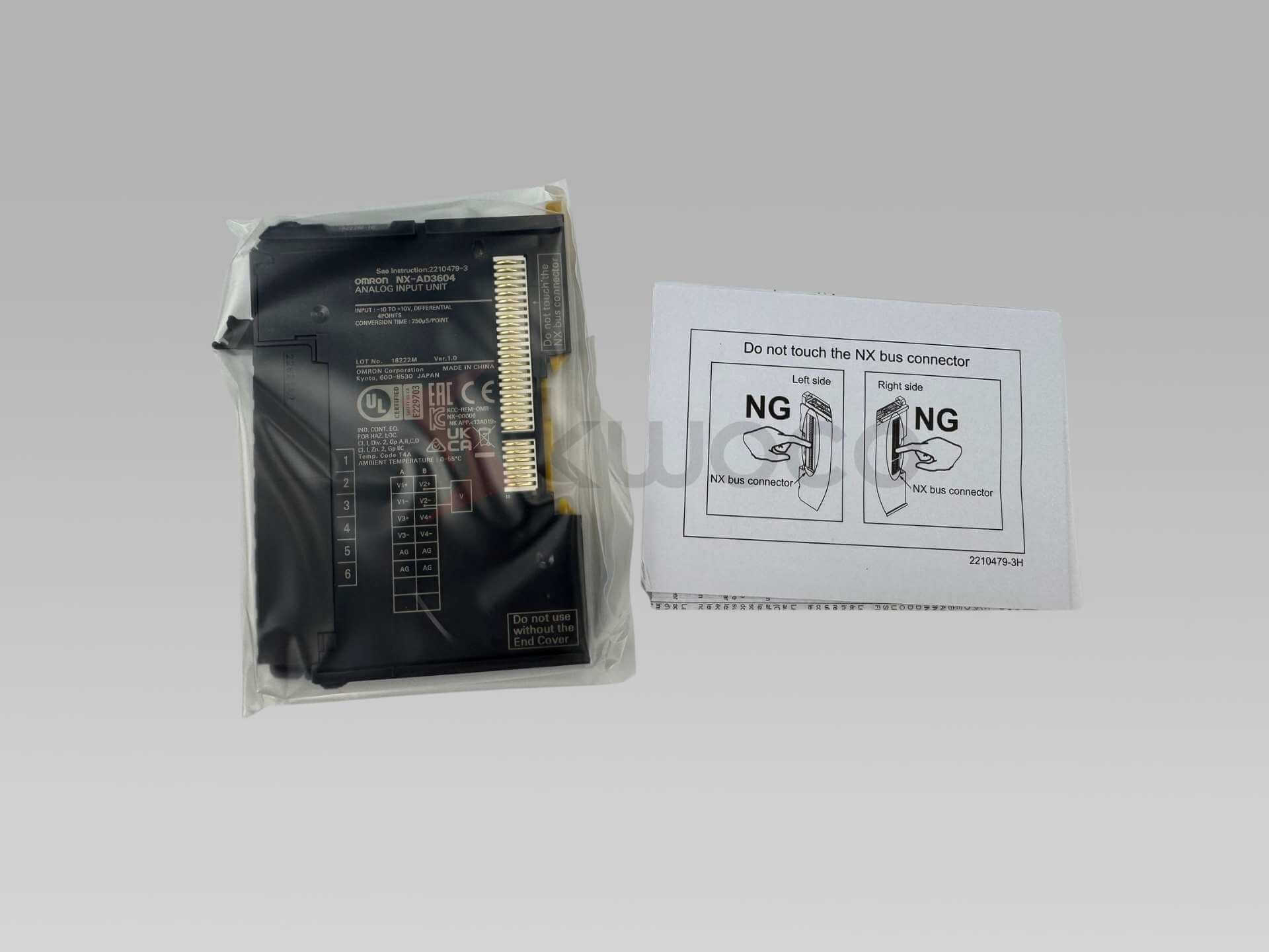

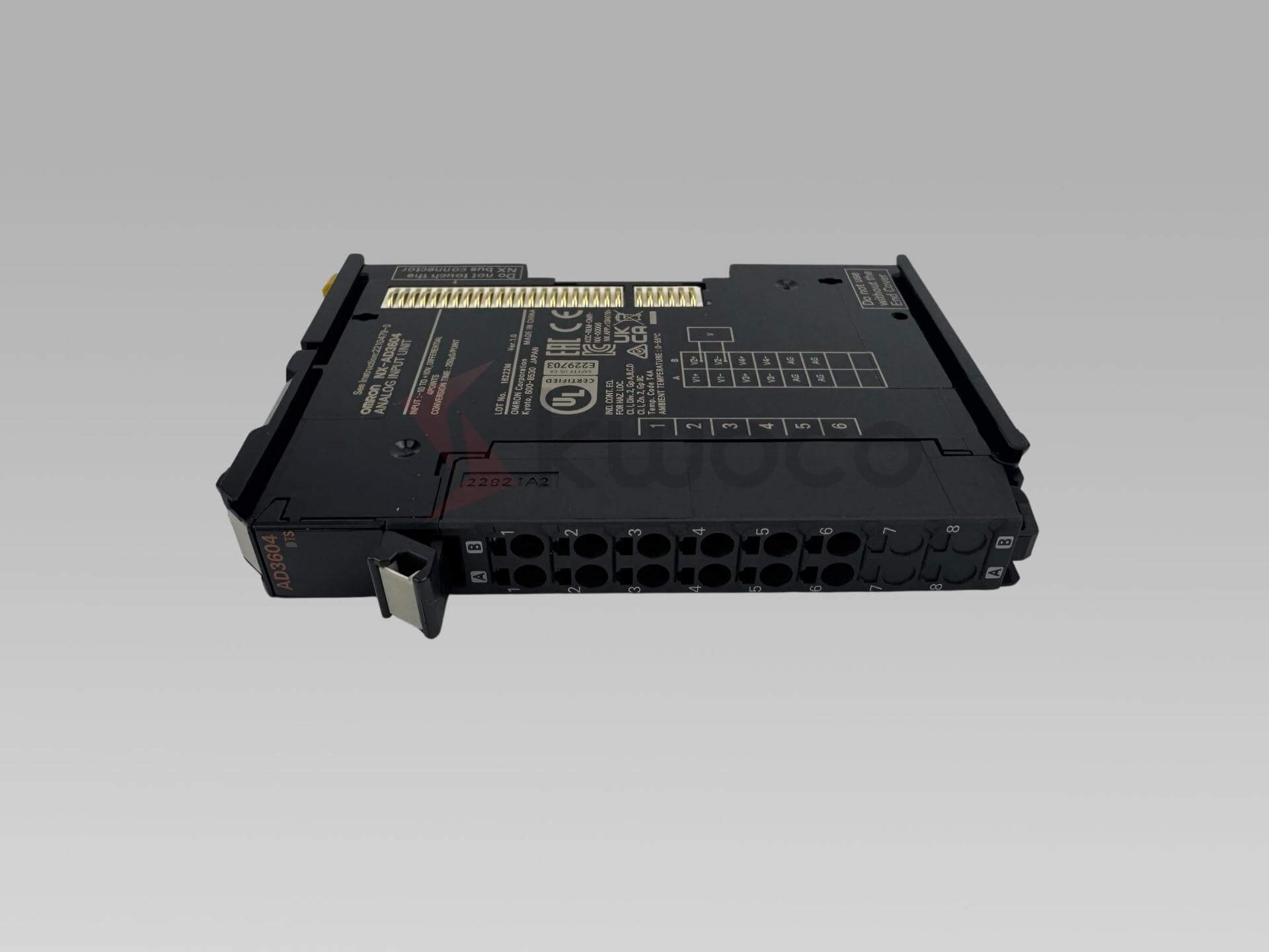

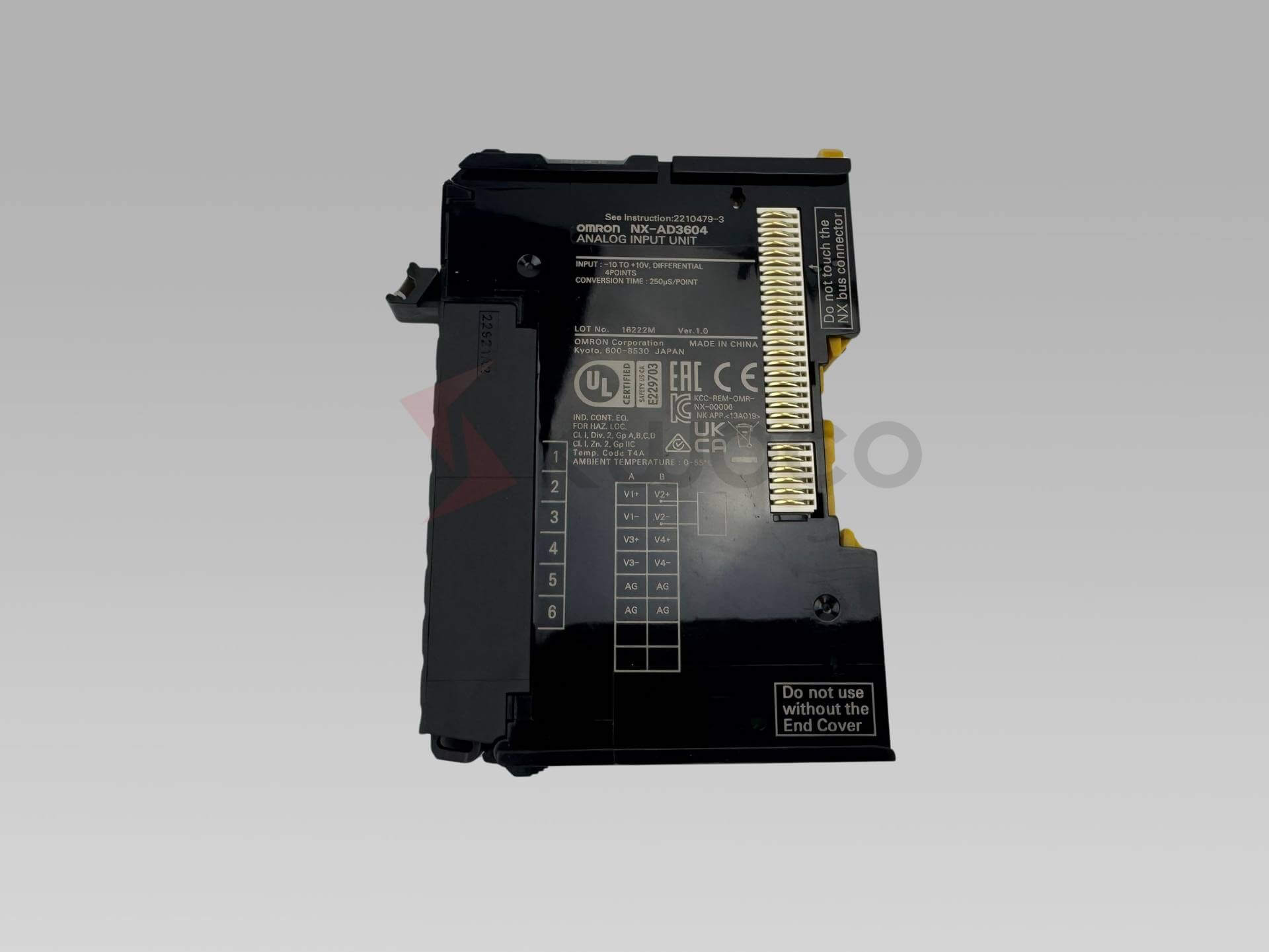

Unit Input Analog Omron NX-AD3604
Unit input analog Seri NX, 4 titik, tipe input tegangan diferensial, rentang input -10 hingga +10 V, resolusi 1/8000 (13-bit), waktu konversi 250 μs/titik, metode penyegaran bebas, akurasi skala penuh ±0,2% pada 25°C, impedansi input minimum 1 MΩ, blok terminal penjepit tekan tanpa sekrup (12 terminal), lebar ultra-kompak 12 mm, dapat dipasang pada rel DIN, tingkat perlindungan IP20, dan bersertifikasi cULus Kelas I Divisi 2.
* Kirimkan pertanyaan Anda dan dapatkan bantuan langsung dari tim kami.
Tabel Spesifikasi Teknis
Omron NX-AD3604 adalah unit input analog berkinerja tinggi yang termasuk dalam Seri NX modular. Dirancang untuk menangani hingga empat input tegangan diferensial dengan rentang -10 hingga +10 V, modul ini direkayasa untuk menangkap sinyal industri yang berubah cepat dengan presisi. Dengan lebar 12 mm yang hemat ruang dan desain terminal tekan tanpa alat, NX-AD3604 dibangun untuk menyederhanakan tata letak kabinet kontrol sambil mempertahankan kemampuan akuisisi data yang kuat di lingkungan otomatis yang menuntut.
| Barang | Keterangan |
|---|---|
| Merek | Omron |
| Model | NX-AD3604 |
| Tipe Produk | Unit Input Analog (Tipe Input Tegangan) |
| Jumlah Input | 4 poin |
| Metode Masukan | Input Diferensial |
| Rentang Masukan | -10 hingga +10 V |
| Resolusi | 1/8000 (kira-kira 13-bit) |
| Waktu Konversi | 250 μs/titik |
| Metode Penyegaran I/O | Penyegaran Free-Run |
| Impedansi Masukan | 1 MΩ min. |
| Akurasi Keseluruhan | ±0,2% (skala penuh) pada 25°C; ±0,4% (skala penuh) pada 0 hingga 55°C |
| Terminal Koneksi | Blok terminal penjepit tekan tanpa sekrup (12 terminal) |
| Dimensi (L x T x D) | Ukuran 12 mm x 100 mm x 71 mm |
| Berat | 70 gram maks. |
| Tingkat Perlindungan | IP20 |
| Konsumsi Daya | 1,35 W maks. (terhubung ke CPU) / 1,10 W maks. (terhubung ke Coupler) |
Fitur Utama
- Input Diferensial 4 Saluran: Memproses hingga empat sinyal tegangan analog -10 hingga +10 V secara independen dan simultan.
- Akuisisi Data Kecepatan Tinggi: Menawarkan waktu konversi cepat 250 μs per titik untuk menangkap sinyal sensor yang berubah dengan cepat.
- Akurasi Luar Biasa: Menghasilkan akurasi skala penuh ±0,2% pada suhu 25°C untuk memastikan pemantauan dan pengendalian proses yang andal.
- Desain Hemat Ruang: Bodi ultra-kompak dengan lebar 12 mm menghemat ruang rel DIN yang berharga di panel kontrol.
- Pemasangan Kabel Tanpa Alat: Dilengkapi dengan blok terminal penjepit tekan tanpa sekrup untuk koneksi yang cepat, aman, dan tahan getaran.
- Integrasi Sysmac: Terhubung secara mulus langsung ke unit CPU seri NX, unit kontrol komunikasi, atau coupler komunikasi.
- Ketahanan Industri: Berperingkat IP20 dan didukung oleh sertifikasi global utama termasuk CE dan cULus Kelas I Divisi 2 untuk lokasi berbahaya.
Aplikasi
Aplikasi Khas untuk Omron NX-AD3604 Omron NX-AD3604 sangat serbaguna, menyediakan akuisisi sinyal tegangan yang presisi untuk berbagai lingkungan industri otomatis. Konversi kecepatan tinggi dan input diferensial yang kuat menjadikannya ideal untuk:
- Manufaktur Otomotif: Memantau sinyal tekanan, torsi, dan tegangan presisi dari sensor jalur perakitan.
- Produksi Semikonduktor: Akuisisi data analog kecepatan tinggi untuk kalibrasi peralatan dan pemantauan lingkungan.
- Mesin Pengemasan: Merekam umpan balik sensor analog untuk memastikan pergerakan, kontrol tegangan, dan penyelarasan yang akurat.
- Sistem Kontrol Proses: Memperoleh data kontinu yang andal dari pemancar yang mengukur aliran, level tangki, atau suhu.
- Energi dan Utilitas: Membaca umpan balik analog dari perangkat pemantauan di infrastruktur tenaga listrik dan fasilitas pengolahan air.
- Integrasi Robotika: Memberikan umpan balik tegangan secara real-time untuk penentuan posisi lengan robot dan deteksi beban yang presisi.
Mengapa Memilih Kwoco?
- 100% Baru & Asli: Kami hanya menyediakan produk Omron baru dari pabrik, memastikan Anda tidak pernah menerima barang rekondisi atau bekas.
- Ketersediaan Stok Siap Pakai: Persediaan kami yang luas memungkinkan kami untuk memenuhi pesanan NX-AD3604 dan suku cadang penting lainnya tanpa waktu tunggu pabrik yang lama.
- Pengiriman Global Cepat: Kami bermitra dengan kurir internasional yang andal untuk mengirimkan suku cadang dengan cepat ke AS, Eropa (Jerman, Italia, Prancis, Belanda, Spanyol), dan seluruh dunia.
- Waktu Respons Cepat: Tim B2B kami yang berdedikasi menjamin penawaran harga yang cepat dan komunikasi yang transparan untuk menjaga proses pengadaan Anda berjalan lancar.
- Layanan Pengadaan Terpadu: Selain NX-AD3604, kami dapat menyediakan model terkait seperti NX-AD3204, NX-AD3208, dan berbagai merek otomatisasi lainnya dalam satu pesanan.
- Mitra B2B Tepercaya: Kami menyediakan produk otentik dengan spesifikasi faktual dan tanpa klaim palsu, memastikan teknisi Anda menerima persis apa yang mereka spesifikasikan.
Pertanyaan yang Sering Diajukan
Ya, Kwoco hanya memasok produk Omron 100% baru dan asli. Kami tidak menjual komponen bekas, rekondisi, atau palsu.
Ya, kami selalu menyediakan stok NX-AD3604 untuk memastikan pengiriman cepat. Silakan hubungi kami untuk memverifikasi jumlah pasti yang tersedia untuk pengiriman segera.
Ini adalah modul input analog 4 saluran yang digunakan dalam otomatisasi industri untuk memperoleh sinyal tegangan (-10 hingga +10 V) dari sensor, pemancar, dan perangkat pengukuran untuk diproses oleh PLC atau pengontrol.
NX-AD3604 terhubung langsung ke unit CPU seri NX atau coupler komunikasi. Teknisi Anda dapat memeriksa persyaratan perangkat lunak Sysmac Studio dari Omron, atau Anda dapat menghubungi tim kami untuk referensi teknis.
